Especificações Técnicas

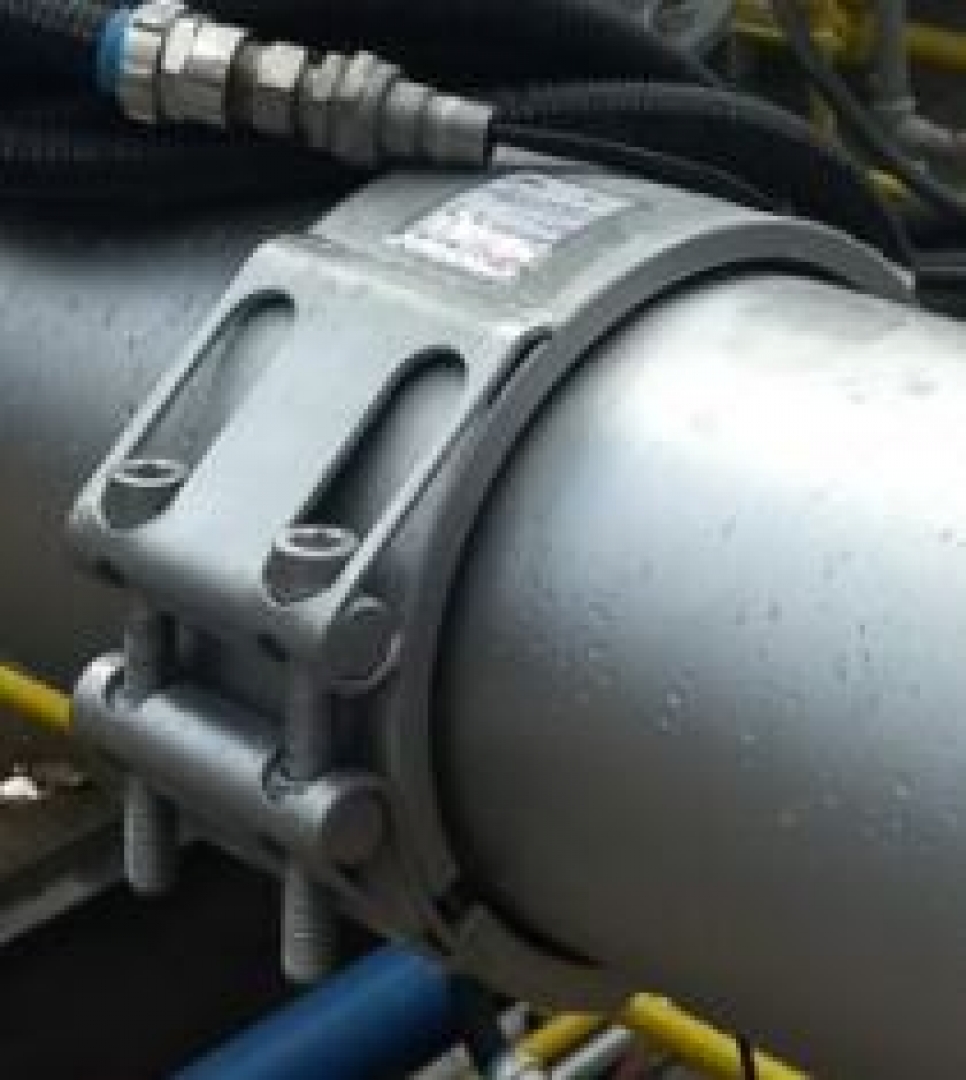

ACOPLAMENTO ASVOTEC METAL GRIP NBR/PVC 48.3 MM



DIMENSÕES :

Diâmetro Externo ( mm ) : 48.3

Faixa de Tolerância ( mm ) : 47.8 - 48.8

Pressão de trabalho ONSHORE : 44 bar

Pressão de trabalho OFFSHORE : 16 bar

Dimensões ( mm ) :

B : 61mm
C : 20mm
DV : 68mm
KV : 95mm
Distância Extremidades ( mm ) :

S/Cinta: 5

C/Cinta; 5 - 10

Torque de Aperto ( Nm ): 15

Medida Cabeça Allen ( mm ): 6mm

Peso Unitário ( kg ) : 0,50 kg



DESCRIÇÃO

Acoplamento para união de tubos com resistência "pull-out", confeccionado em aço inoxidável, a ASVOTEC - METAL GRIP é a linhade alta performance da ASVOTEC. Adequa-se à múltiplas aplicações, tais como: construção civil, engenharia civil, offshore, plantas de energia, motores, compressores, linhas de incêndio, adutoras, etc. Tem por principal característica a capacidade de rertenção
axial.

CAMPO DE APLICAÇÃO

Aplicáveis em todos os sistemas de tubulações (inclusive marinhas), essenciais e não essenciais, certificados pela IACS
(International Association of Classification Societies).
• Une também de forma confiável (além dos tubos convencionais), os tubos em cobre/níquel, duplex ou titânio.
• Absorve as tensões no sistema de tubulação durante a operação.
• Montagem simples e rápida, reduzindo tempo de instalação.
• Independente de outros sistemas (união e vedação em único produto).
• Totalmente estanque e flexível. Permite desvios angulares de até 5°.
• Fabricável com elemento de vedação em NBR, EPDM, VITON, HYPALON, sendo que aplicações específicas deverão ser
estudadas.
• Fabricados de acordo com a norma DIN 86128, aprovada de acordo com IACS 2007 e testados de acordo com a ISO 19921:
2005E
• Pode ser reutilizada quantas vezes forem necessárias.
• Efeito de vedação progressiva.


CONDIÇÕES OPERACIONAIS

• Pressão de operação em construção naval: 16 bar (variável de acordo com diâmetros).
• Diâmetros: 30,0 mm até 609,6 mm.
• Faixa de temperatura: -20 °C a 80 °C para EPDM e NBR.
• Exemplo de descrição para pedido: ACOPLAMENTO STRAUB-METAL GRIP Ø76,1 mm EPDM.
• Aplicações com pós, produtos alcalinos ou expostos à ambientes agressivos consulte-nos.

VANTAGENS

• Reutilizável, durável = melhor custo x benefício
• Estanque e segura.
• Não requer mão-de-obra especializada nem END (ensaios não destrutivos).
• Otimiza tempo de aplicação (requer apenas 1 torquímetro).
• Flexível.
• Não necessita solda, possui apenas parafusos para fixação (exime-se necessidade de solda e inspeções).
• Não necessita preparação de pontas de tubos (bisel, sede, chanfro, etc.).
