Especificações Técnicas

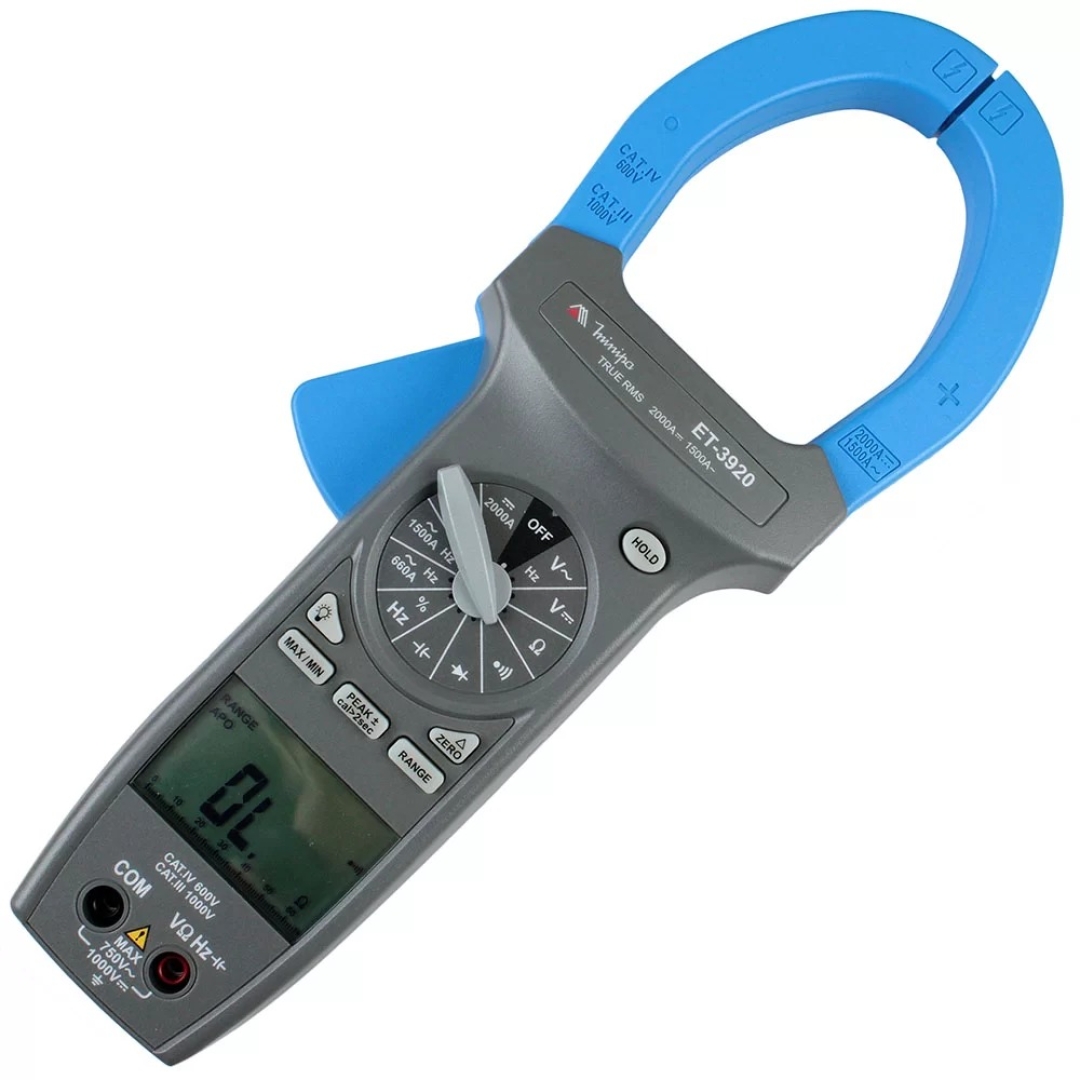

• Possui abertura de garra de 57mm, para condutores de até 55mm, e filtro True RMS, importante nas medidas de corrente nas indústrias, onde normalmente os sinais são distorcidos devido às cargas não lineares
• Este instrumento pode ser usado na medida de sinais de tensão e corrente AC de motores monofásico e trifásico, em quadros de distribuição trifásicos. Em circuitos eletrônicos, pode testar diodos, continuidade de cabos e fios, além de medir resistência de componentes

• Especificações Técnicas:
- Display Duplo: 6600 Contagens (com luz de fundo)
- Barra Gráfica: 66 segmentos
- Taxa de Amostragem do Display: 2,8 vezes/s
- Taxa de Amostragem da Barra Gráfica: 28 vezes/s
- True RMS AC
- Modo Máximo e Mínimo
- Peak Hold (positivo e negativo)
- Data Hold
- Modo Relativo/Zero
- Indicação de Polaridade: Automática
- Indicação de Sobrefaixa: ”OL” ou “-OL” é exibida
- Mudança de Faixa: Automática ou Manual
- Auto Power Off: Aprox. 30 minutos ou desabilitado
- Abertura de Garra: 57mm.
- Coeficiente de Temperatura: 0,1 x (Precisão Especificada)/ °C (0°C ~ 18°C ou 28°C ~ 50°C)
- Ambiente de Operação: 0°C a 50°C, RH < 70%
- Ambiente de Armazenamento: -20°C a 60°C, RH < 80%
- Altitude de Operação: até 2000m
- Uso Interno
- Grau de Poluição: II
- Alimentação: Uma bateria de 9V
- Duração da Bateria: Aprox. 150h (alcalina)
- Dimensões: 283(A) x 105(L) x 65(P)mm

• Especificações Elétricas:
# Tensão AC - True RMS:
- Faixas: 660mV, 6,6V, 66V, 660V e 750V
- Resolução: 0,1mV, 0,001V, 0,01V, 0,1V e 1V
- Precisão:
:: 660mV: ±(1,5%+8D) de 50Hz ~ 100Hz
:: Outras: ±(1,5%+8D) de 50Hz ~ 500Hz
- Peak Hold: ±(3,0%+200D) - 66V ~ 750V
- Fator de Crista: Menor ou igual a 3
- Faixas de Frequência*: 50Hz ~ 1kHz
- Precisão de Frequência*: ±(0,1%+5D)
- Entrada Mínima*: > 500 dígitos
- Impedância de Entrada: >100MOhms (660mV), 10MOhms (6.6V), 9,1MOhms (todas as outras)
- Proteção de Sobrecarga: 1000V DC/750V AC RMS.
*Obs: Frequência do sinal exibida no sub-display

# Tensão DC:
- Faixas: 660mV, 6,6V, 66V, 660V e 1000V
- Resolução: 0,1mV, 0,001V, 0,01V, 0,1V e 1V
- Precisão: ±(0,5%+2D)
- Impedância de Entrada: >100MOhms (660mV), 10MOhms (6,6V), 9,1MOhms (todas as outras)
- Proteção de Sobrecarga: 1000V DC/750V AC RMS

# Resistência:
- Faixas: 660 ohms, 6,6k ohms, 66k ohms, 660k ohms, 6,6M ohms e 66M ohms
- Resolução: 0,1 ohms, 0,001k ohms, 0,01k ohms, 0,1k ohms, 0,001M ohms e 0,01M ohms
- Precisão:
:: 660Ohms ~ 660kOhms: ±(1,0%+5D)
:: 6,6MOhms: ±(2,0%+5D)
:: 66MOhms: ±(3,5%+5D)
- Tensão de Circuito Aberto: -3,5V DC para faixa de 660Ohms. -1,1V DC para outras faixas
- Proteção de Sobrecarga: 600V DC/AC RMS

# Frequência:
- Faixas: 66Hz, 660Hz, 6,6kHz, 66kHz, 660kHz e 1MHz
- Resolução: 0,01Hz, 0,1Hz, 0,001kHz, 0,01kHz, 0,1kHz e 0,001MHz
- Precisão: ±(0,1%+5D)
- Sensibilidade: 10Hz ~ 1MHz: > 3,5V
- Largura de Pulso Mínima: > 1µs
- Limites de Duty: 30% ~ 70%
- Proteção de Sobrecarga: 600V DC/AC RMS

# Teste de Continuidade:
- Corrente de Teste: 0,8mA
- Resolução: 0,1Ohms
- Indicação Sonora: < 30 Ohms
- Tensão de Circuito Aberto: -3,5V DC típico
- Tempo de Resposta: Aprox. 500ms
- Proteção de Sobrecarga: 600V DC/AC RMS

# Corrente AC - True RMS:
- Faixas: 660A e 1500A
- Resolução: 0.1A e 1A
- Precisão:
:: 0A ~ 660A: ±(2,0%+10D) de 50 ~ 60Hz
:: 660A ~ 1000A: ±(2,5%+10D) de 50 ~ 60Hz
:: - 0 ~ 660A: ±(3,0%+10D) de 61 ~ 400Hz
:: 660 ~ 1000A: ±(3,5%+10D) de 61 ~ 400Hz
:: 1000 ~ 1500A: ±(5,0%+10D) de 50 ~ 400Hz
- Peak Hold: ±(3,0%+200D)
- Fator de Crista: Menor ou igual a 3
- Faixas de Frequência*: 50Hz ~ 1kHz
- Precisão de Frequência*: ±(0,1%+5D)
- Entrada Mínima*: > 500 dígitos
- Proteção de Sobrecarga: 1500A AC
*Obs: Frequência do sinal exibida no sub-display

# Corrente DC:
- Faixas: 660A e 2000A
- Resolução: 0,1A e 1A
- Precisão:
:: 0A ~ 660A: ±(2.0%+5D).
:: 660A ~ 1000A: ±(3,0%+5D)
:: 1000A ~ 2000A: ±(5.0%+5D)
- Proteção de Sobrecarga: 2000A DC

# Capacitância:
- Faixas: 6,6nF, 66nF, 660nF, 6,6µF, 66µF, 660µF e 6,6mF
- Resolução: 0,001nF, 0,01nF, 0,1nF, 0,001µF, 0,01µF, 0,1µF e 0,001mF
- Precisão: 6,6nF e 660nF: ±(3,0%+20D). 66nF, 6.6µF, 66µF, 660µF: ±(3,0%+10D). 6.6mF: ±(5,0%+10D)
- Proteção de Sobrecarga: 600V DC/AC RMS
*Obs: Na presença de capacitor carregado (com tensão), o aviso “dis.c” é exibido no display

# Duty Cycle:
- Faixas: 5% ~ 95%
- Resolução: 0,1%
- Largura de Pulso: > 10µs
- Faixa de Frequência: 40Hz ~ 20kHz
- Precisão (Lógico - 5V): ±(2.0%+10D)
- Proteção de Sobrecarga: 600V DC / AC RMS
*Obs: As leituras do ciclo duty são exibidas no display secundário (da medição de Frequência)

# Teste de Diodo:
- Corrente de Teste: 0,8mA
- Precisão: ±(1,5%+5D)
- Tensão de Circuito Aberto: 3.2V DC típico
- Indicação Sonora: < 0.03V
- Proteção de Sobrecarga: 600V DC/AC RMS

# Acessórios:
- 1 Manual de Instruções
- 1 Pontas de Prova (par)
- 1 Bateria 9V
- 1 Bolsa para Transporte
