Especificações Técnicas

131 CX EXE 124G DIM 122X120X100MM COR PT POL. - DERIV. 16 "CAIXA MAC.EXE.131 MOD *124G* DIM 122X120X100MM COR PRETA FAB. EM POLIESTER - DERIV. 16PEDIDO: V32286 03
6UN BORNE, 0.2MM-2.5MM, CINZA, REF.: PC 2.5,
2UN BORNE TERRA, 0.2MM-2.5MM, REF.: PC 2.3-PE
1UN TAMPA FINAL, CINZA, REF.: D-PC 2.5,
1UN POSTE FINAL, CINZA, REF.: E-MK TTCPO
2UN JUMPER WAGO PARA 4 CONEXOES, REF.: 2001-404
1M TRILHO P/ BORNE 35MM AL
4UN E1F 147 PRENSA CABO AL M20 P (8,0-11,5/12,9-15,8) CONTRA PORCA E ANEL VEDACAO EXTERNO 1UN 131 CX EXE 124G DIM 120X122X100MM COR PT POL.

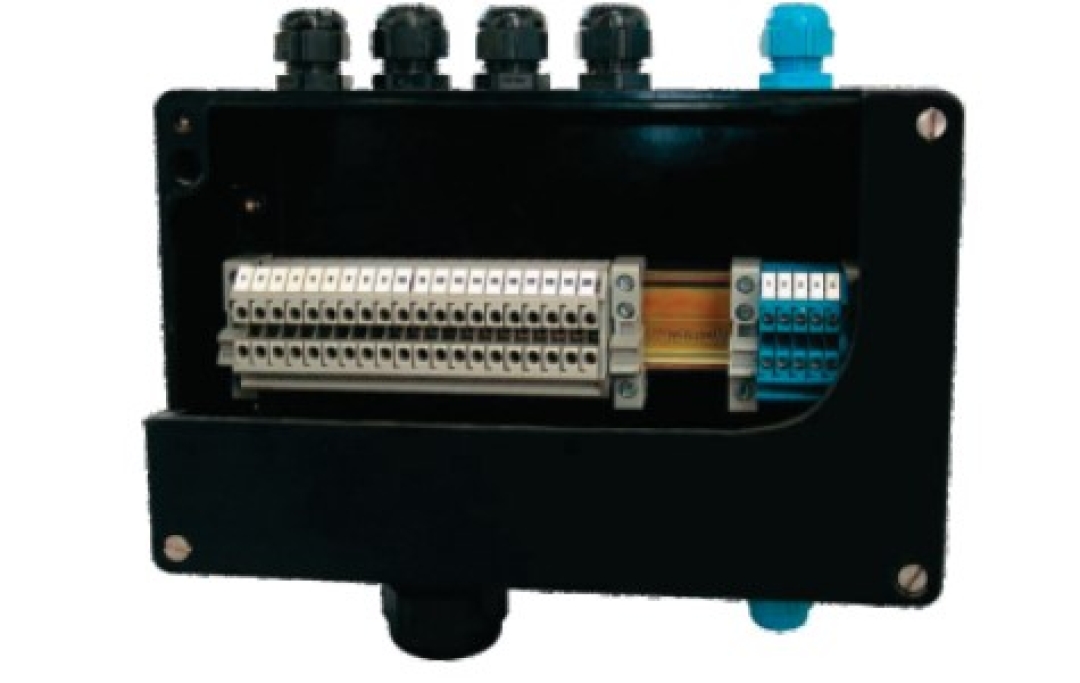

CAIXA DE SEGURANCA AUMENTADA PARA ZONA 1, 2, 21, 22. MARCACAO: Ex eb IIC T6/T5 Gb // Ex ib IIC T6 Gb // Ex tb IIIC T85/ T100 °C Db //IP66W/IP67W. FIXACAO INTERNA, CORPO E TAMPA EM POLIESTER
REFORCADO COM FIBRA DE VIDRO NA COR PRETA, ATERRAMENTO INTERNO E EXTERNO, CHASSI METALICO PINTADO NA COR LARANJA, VEDACAO EM BORRACHA, TAMPA APARAFUSADA POR PARAFUSOS EM ACO INOX, NAS
DIMENSÕES: 122X120X100mm. REGUA: 01 TRILHO DIN TS35 ALUMINIO 06 CONECTORES PARA CABOS DE ATE 2,5mm
02 CONECTORES TERRA PARA CABOS DE ATE 2,5mm 01 POSTE FINAL 01 TAMPA FINAL 02 JUMPER (UM JUMPER A CADA 3 BORNES 2,5mm)
PARTE EXTERNA: FACE SUPERIOR "A"
01 CJ PRENSA CABO MAC Ex d / Exe 147 EM ALUMINIO TIPO E1F PARA CABO ELETRICO ARMADO M20PX1,5 (8,0 - 11,5mm / 12,9 - 15,8 mm) COM CONTRA PORCA , ANEL DE VEDACAO E ARRUELA SERRILHADA
FACE INFERIOR "B"
01 CJ PRENSA CABO MAC Ex d / Exe 147 EM ALUMINIO TIPO E1F PARA CABO ELETRICO ARMADO M20PX1,5 (8,0 - 11,5mm / 12,9 - 15,8 mm) COM CONTRA PORCA , ANEL DE VEDACAO E ARRUELA SERRILHADA
FACE ESQUERDA "C"
01 CJ PRENSA CABO MAC Ex d / Exe 147 EM ALUMINIO TIPO E1F PARA CABO ELETRICO ARMADO M20PX1,5 (8,0 - 11,5mm / 12,9 - 15,8 mm) COM CONTRA PORCA , ANEL DE VEDACAO E ARRUELA SERRILHADA
FACE DIREITA "D"
01 CJ PRENSA CABO MAC Ex d / Exe 147 EM ALUMINIO TIPO E1F PARA CABO ELETRICO ARMADO M20PX1,5 (8,0 - 11,5mm / 12,9 - 15,8 mm) COM CONTRA PORCA , ANEL DE VEDACAO E ARRUELA SERRILHADA
MODELO : MAC.EXE.131.124G
