Especificações Técnicas

Normas e certificações
Proteções: Ex d (à prova de explosão) | Ex tb (proteção
para poeira combustível) | tempo e jatos d’água
Gases e vapores inflamáveis: Zonas 1 e 2, Grupos IIA /
IIB, Gb
Poeiras combustíveis: Zona 21 e 22, Grupos IIIA / IIIB /
IIIC, Db
Grau de proteção: IP65/IP65W(1)
Certificado INMETRO: TUV 11.0390
Normas padrão: ABNT NBR IEC 60079-0, 60079-1,
60079-31 e 60529
Características Construtivas

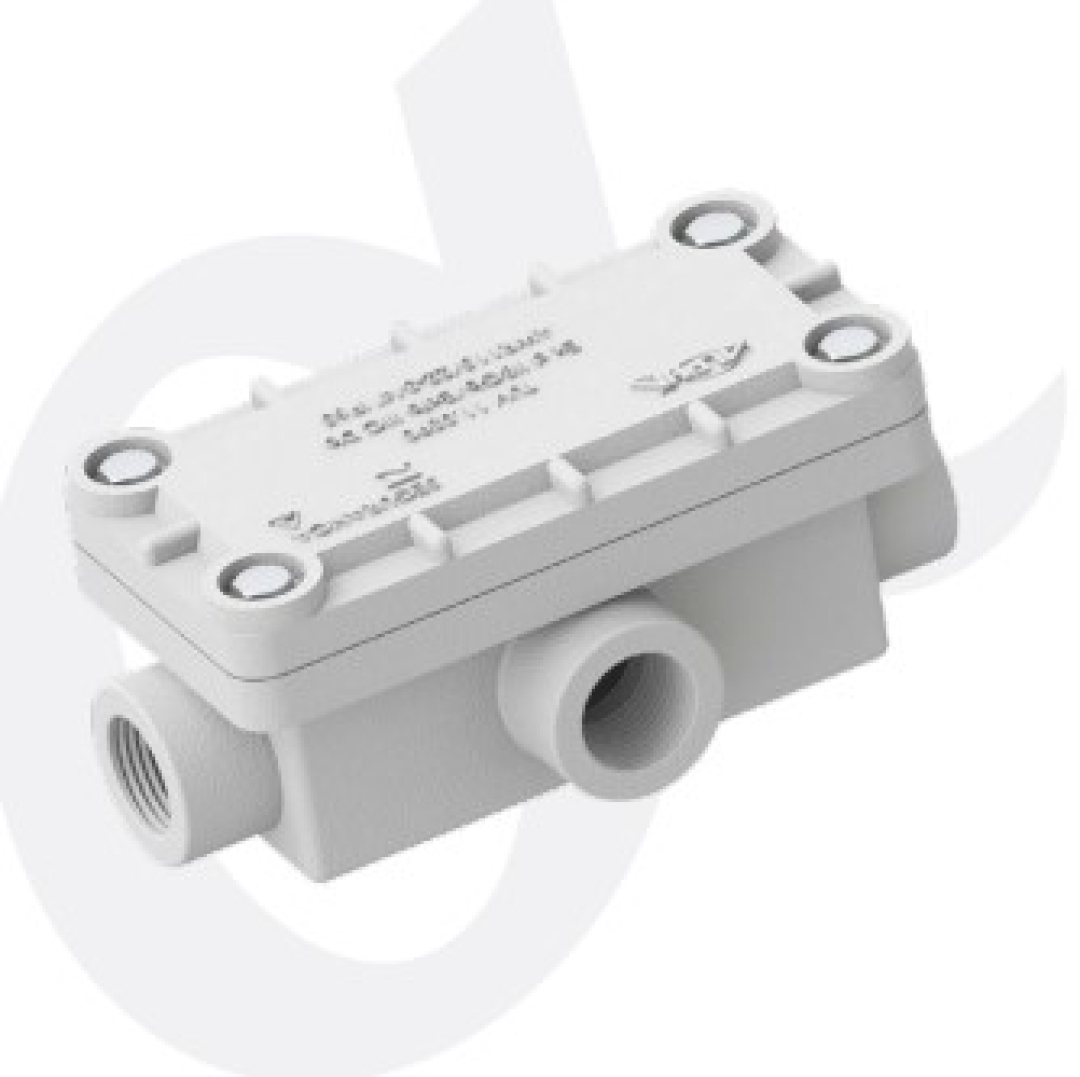

Alphalete (caixa de passagem) para atmosferas
explosivas e áreas industriais.
Invólucros certificados com grau de proteção IP65 sem
uso de guarnição.
Entradas rosqueadas de ½” a 4” NPT ou BSP (vide
tabelas). A pedido, fornecido com unidades seladoras ou
bujões de fechamento.
Materiais
Corpo e tampa fabricados em liga de alumínio fundido
copper-free de alta resistência mecânica e à corrosão.
Parafusos externos em aço inox 304 (outros sob consulta).
Acabamento
Pintura eletrostática em poliéster de alta resistência à
corrosão química, mecânica e à exposição UV na cor
Cinza Munsell N6,5 (outros sob consulta).
Aplicação
Indicada para passagem de condutores elétricos em
áreas onde haja risco de explosão como indústrias
químicas, petroquímicas, farmacêuticas, processamento
de alimentos, tintas e vernizes, armazéns de materiais
inflamáveis e poeiras combustíveis.
Instalação
Após a instalação do equipamento Ex d, para evitar a
propagação da explosão, “vedar” as entradas e saídas
de cabos através de:
• Unidades seladoras Ex d (ver modelos AWR15 / AWR16) ou
• Prensa-cabos Ex d (ver modelos A2F, A2F UGMF, E1F).
• As furações não utilizadas deverão ser fechadas por bujões
certificados (ver modelo AWP 21B).
