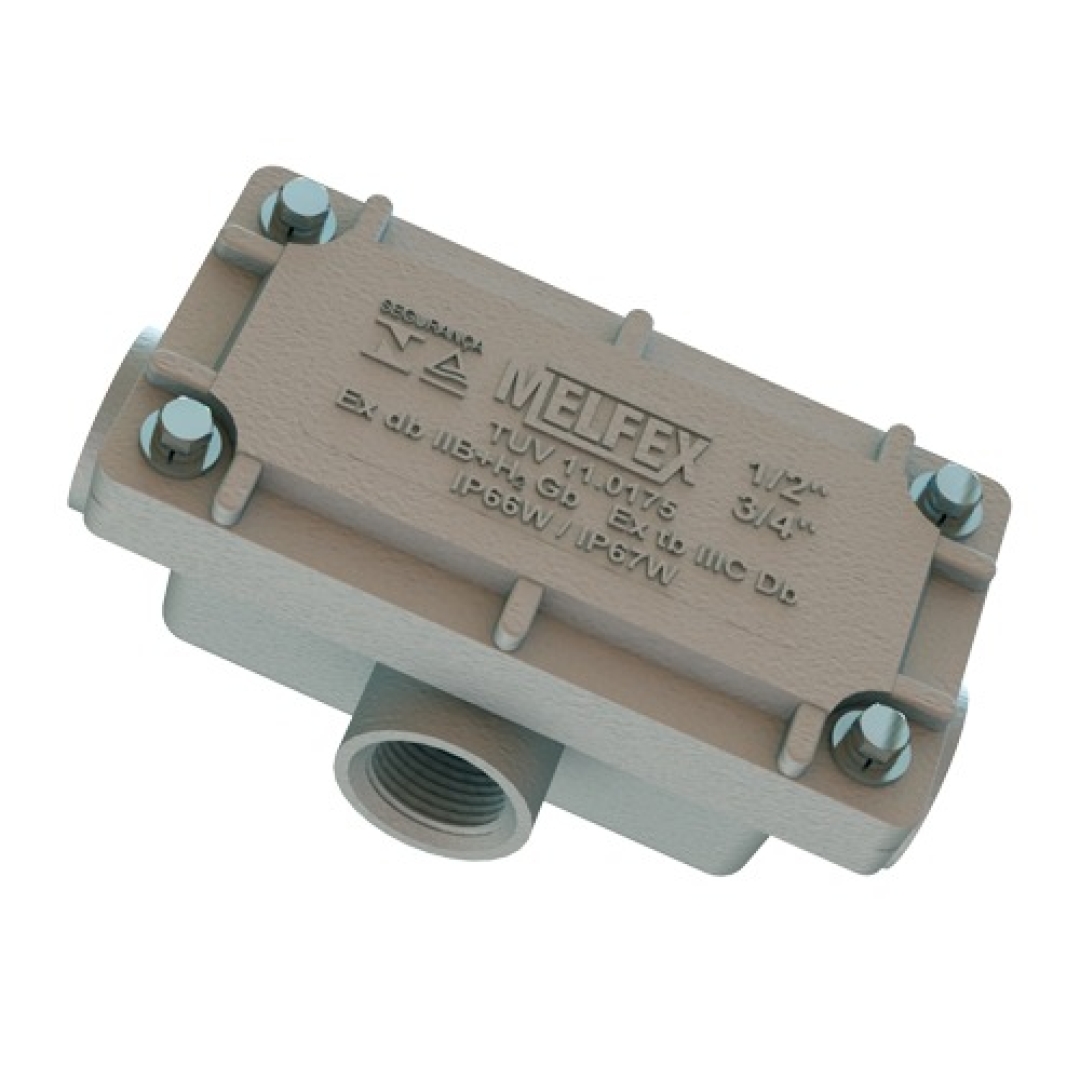

Especificações Técnicas

Conduletes à prova de explosão, Invólucros, Caixas de
passagem e derivação, para aplicação em Zona 1 ou 2 com
tipo de proteção Ex d “à prova de explosão” para o grupo IIA
ou IIB+H2
, e para aplicação em Zona 21 ou 22 com tipo de
proteção Ex tb “contra ignição de poeira”, para grupo IIIA, IIIB
e IIIC, invólucro (Corpo e Tampa flangeadas), injetado em liga
de alumínio fundido com baixos teores de cobre, fixação da
tampa no corpo por parafusos de aço inox AISI 304, sob
encomenda também fornecido com parafuso inox AISI 316,
conjuntos destinados a serem utilizados como caixas na
passagem de cabos e fios elétricos.
As variações dos formatos são conforme codificação
universal: E, C, LR, LL, LB, T, TB e X, e o tamanho das
entradas roscadas são de 1/2" até 4” - NPT e BSP.
Acabamento em pintura epóxi pó, texturizada cinza claro
Munsell N6.5. resistente a ação mecânica, intempéries e
exposição solar.

Normas: ABNT NBR IEC 60079-0; ABNT NBR IEC 60079-1; ABNT
NBR IEC 60079-31.

Ex d // Ex tb // IP66W/IP67W
MARCAÇÃO:
Ex db IIB+H2 Gb
Ex tb IIIC Db
Zonas: 1, 2 e 21, 22.
Grupos IIA, IIB, H2 e IIIA, IIIB, IIIC
Grau de Proteção: IP66W/IP67W

Os conjuntos são compostos de corpo e tampa, fixada
através de parafusos com cabeça sextavada de aço inox
AISI 304.
