Especificações Técnicas

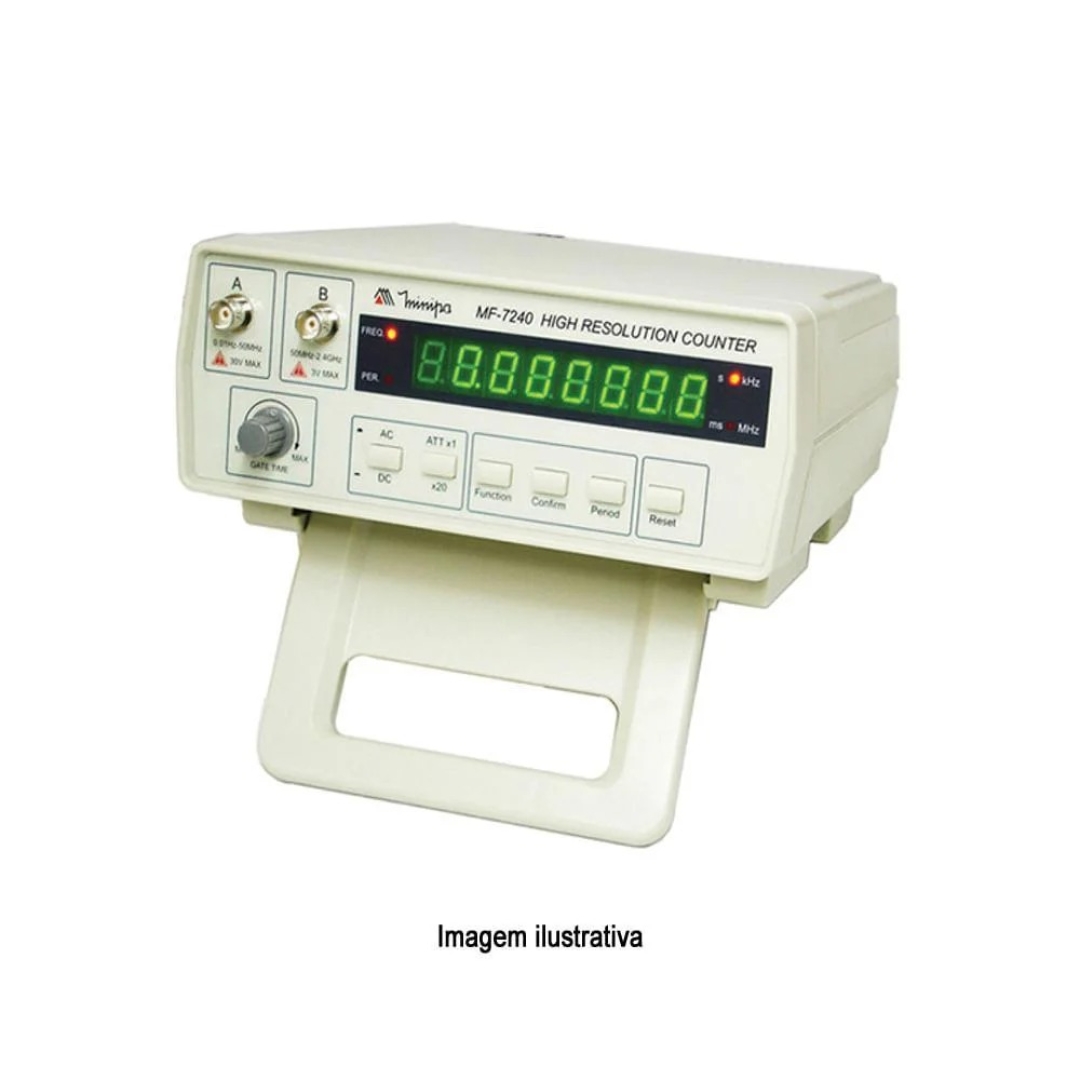

Frequencímetro Canal A 0,001Hz-100Hz DC 100Hz-50MHz AC Canal B 50MHz a 2,4GHz Minipa MF-7240

- Display: 8 Dígitos (LED 19x12,5mm), com indicações de faixa, frequência, período, kHz, MHz, ms e s.
- Tempo de Aquecimento: 20 minutos.
- Tempo de Gate: Variável de 100ms a 10s ou 1 período do sinal de entrada, o que for maior.
- Precisão:
± (Erro Base Tempo x Freqüência + 1 Díg).
- Ambiente de Operação: -5°C ~50°C, 10% ~ 90% U.R.
- Ambiente de Armazenamento: -40ºC ~ 60ºC, 5% ~ 90% U.R.
- Uso Interno.
- Alimentação: AC 110 / 220V AC ± 10%, 50 ou 60Hz.
- Consumo: 5W.
- Fusível de Proteção de Entrada: 100mA/250V.
- Altitude de Operação: até 2000 metros.
- Dimensões: 100(A) x 215(L) x 270(P)mm / Aprox. 1,6kg

Especificações técnicas
CANAL A (CH.A)
Faixas de Medida:
0,001Hz ~ 100Hz (Acoplamento DC)
100Hz ~ 50MHz (Acoplamento AC)
- Sensibilidade de Entrada:
120mV (100Hz ~ 50MHz)
80mV (1Hz ~ 100Hz)
800mV (0,001Hz ~ 1Hz)
- Acoplamento: AC / DC.
- Impedância de Entrada: 1M?.
- Atenuador: x1, x20.
- Modo de Trigger: Manual.
- Máxima Tensão de Entrada: 30V DC / Pico AC.

CANAL B (CH.B)
- Faixas de Medida: 50MHz ~ 2,4GHz.
- Sensibilidade de Entrada: 50mV RMS ~ 300mV RMS
- Acoplamento: AC.
- Impedância de Entrada: 50?.
- Máxima Tensão de Entrada: 3V RMS.

BASE DE TEMPO
- Estabilidade a Curto Tempo: ± 3x10-9 /segundo.
- Taxa de Envelhecimento: ± 2x10-5 /mês.
- Coeficiente de Temperatura: ± 1x10-5 , 10°C ~ 40°C .
- Variação de Linha: ± 1x10-7 para variação de linha de ±10%.

RESOLUÇÃO
- Gate Time Mínimo:
1kHz para 1GHz ~ 2,4GHz (acoplamento AC)
1kHz para 50MHz ~ 1GHz (acoplamento AC)
1kHz para 2MHz ~ 50MHz (acoplamento AC)
10Hz para 100Hz ~ 2MHz (acoplamento AC)
0,001Hz para 0,001Hz ~ 100Hz (acoplamento DC)
- Gate Time Máximo:
100Hz para 1GHz ~ 2,4GHz (acoplamento AC)
10Hz para 50MHz ~ 1GHz (acoplamento AC)
10Hz para 2MHz ~ 50MHz (acoplamento AC)
0,1Hz para 100Hz ~ 2MHz (acoplamento AC)
0,001Hz para 0,001Hz ~ 100Hz (acoplamento DC)

Geral
- Marca: Minipa;
- Código: MF-7240;
- EAN: 7898112604062;

Garantia
- Contra defeito de fabricação dentro do período de 12 (doze) meses a partir da data de emissão da nota fiscal e diretamente com o fabricante;

Atenção
A imagem aqui apresentada é meramente ilustrativa e foi fornecida pelo fabricante. Ela não reflete as dimensões reais do produto. Para decisão de compra considerar a descrição e especificação técnica do produto.


Ref.: MINIPA-239756

Marca.: MINIPA

* Imagens meramente ilustrativas
