Especificações Técnicas

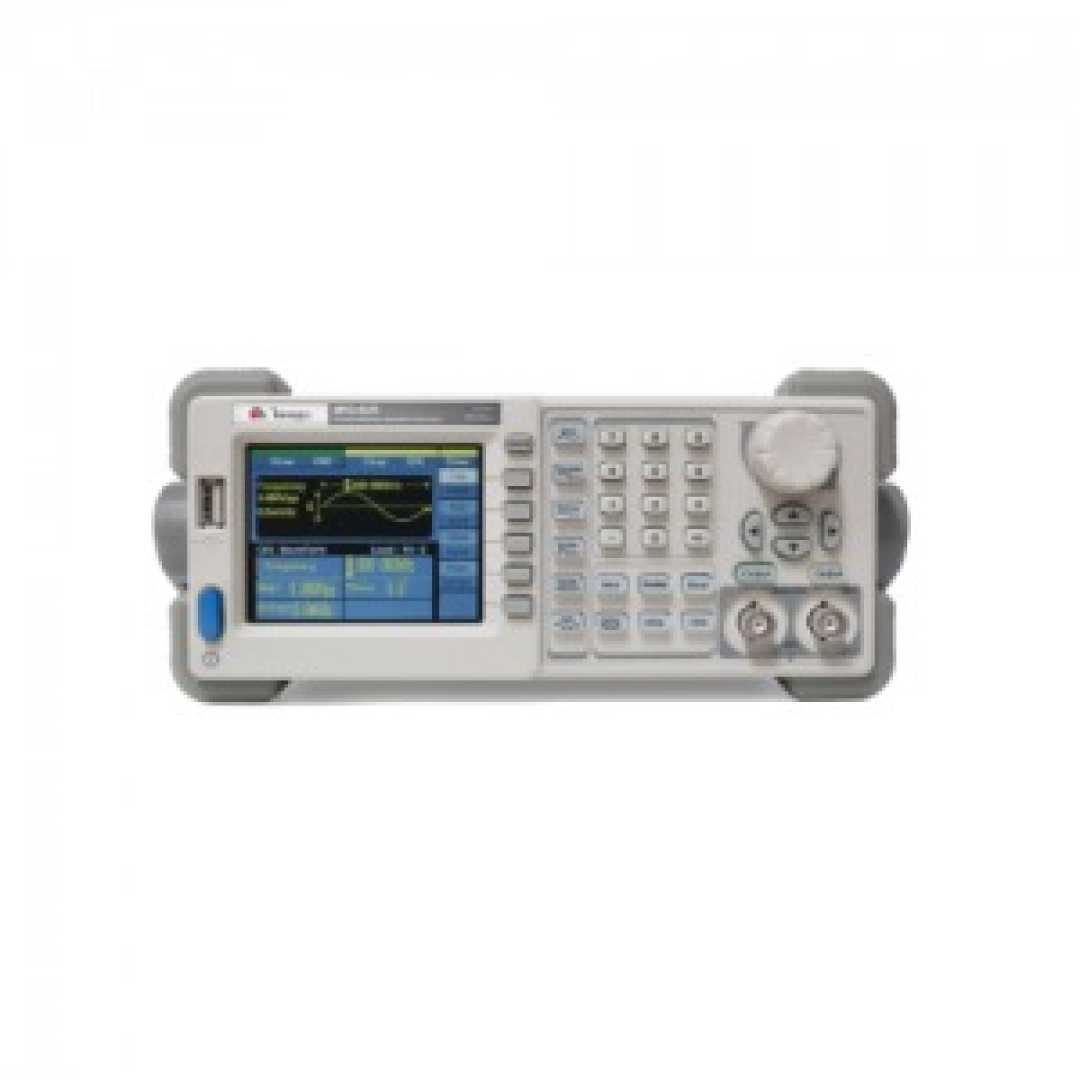

Fazendo uso da Técnica DDS (Direct Digital Synthesis), o Gerador de Funções Digital LCD 3,5” Frequência 25MHz Resolução 1µHz Interface Minipa MFG-4225 25MHz é um instrumento de alta precisão com a capacidade de gerar diversos tipos formas de onda com alta performance. O design simplificado e direto do painel frontal, a interface numérica do display, e os sinalizadores luminosos
são convenientes para operação e visualização dos usuários. Principalmente utilizado em laboratórios e escolas, o instrumento é equipado com frequencímetro capaz de medir até 200MHz, possibilitando medir frequências dentro de um circuito. Indicado para laboratórios e desenvolvimento de produtos que necessitem da simulação de um sinal. Como determinado pela norma de segurança NR-10, utilize sempre equipamentos de proteção individual.


Descrição
- Frequência:
+ Forma de onda: Senoidal, Quadrada, Rampa, Pulso, Ruído, Arbitrária;
+ Senoidal: 1µHz ~ 25MHz;
+ Quadrada: 1µHz ~ 25MHz;
+ Pulso: 500µHz ~ 5MHz;
+ Rampa/Triangular: 1µHz ~ 300kHz;
+ Ruído Branco Guassiano: > 25MHz (-3dB);
+ Arbitrária: 1µHz ~ 5MHz;
+ Resolução: 1µHz;
+ Precisão: Dentro de 90 dias, ±50ppm; dentro de 1 ano, 100ppm;
+ Coeficiente de Temperatura: <5ppm/ºC;

- Forma de onda - senoidal:
+ Distorção Harmônica: CH1/CH2 ; DC ~ 1MHz -60dBc ; 1MHz ~ 5MHz -53dBc ; 5MHz ~ 25MHz -35dBc ; 25MHz ~ 50MHz -32dBc;
+ Distorção Total das Harmônicas:DC ~ 20kHz, 1Vpp < 0,2%;
+ Sinal Simulado (não-harmônico): DC ~ 1MHz < -70dBc ; 1MHz ~ 10MHz < -70dBc+6dB/espectro de fase;
+ Ruído de Fase: Compensação de 10kHz, -108dBc/Hz (valor típico);

- Forma de onda - quadrada:
+ Tempo de Subida/Descida: < 12ns (10% ~ 90%);
+ Overshoot: < 5% (típico, 1kHz, 1Vpp);
+ Duty Cycle: 1µHz ~ 10MHz 20% ~ 80% ; > 10MHz ~ 20MHz 40% ~ 60% ; > 20MHz ~ 25MHz 50% ;
+ Assimetria (50% Duty Cycle): 1% do período+20ns (típico, 1kHz, 1Vpp);
+ Jitter: 0,1% do período (típico, 1kHz, 1Vpp);

- Forma de onda - arbitrária
+ Comprimento da Forma de Onda: 16kpts;
+ Resolução Vertical: 14 bits;
+ Taxa de Amostragem: 125MSa/s;
+ Tempo Mínimo de Subida/Descida: 7ns (típico);
+ Jitter (pico-a-pico): 8ns (típico);
+ Armazenamento em memória RAM não-volátil (10 no total):10 formas de onda;

- Forma de onda: triângulo / rampa:
+ Linearidade: < 0,1% do valor de saída do pico (típico, 1kHz, 1Vpp, 100% simétrico);
+ Simetria: 0% ~ 100%;

- Forma de onda - pulso:
+ Largura de Pulso: 1800s, resolução mínima de 8ns, máxima de 16ns;
+ Tempo de Subida/Descida: (10% ~ 90%, típico, 1kHz, 1Vpp) 7ns;
+ Duty Cycle: Resolução de 0,1%;
+ Overshoot: < 5%;
+ Jitter (pico-a-pico): 8ns;

- Especificações de saída:
+ Amplitude CH1: 2mVpp ~ 10Vpp (50O, =10MHz) ; 2mVpp ~ 5Vpp (50O, >10MHz) ; 4mVpp ~ 20Vpp (alta impedância, =10MHz) ; 4mVpp ~ 10Vpp (alta impedância, >10MHz);
+ Amplitude CH2: 2mVpp ~ 3Vpp (50O) ; 4mVpp ~ 6Vpp (alta impedância);
+ Precisão Vertical (100kHz senoidal): ±(0,3dB+1mVpp do valor configurado);
+ Nivelamento de Amplitude (comparado a 100kHz senoidal, 5Vpp): ±0,3dB;
+ Desvio de Fase do Canal: < 400ps (valor clássico, senoidal, 50MHz, 4Vpp);
+ Cross-Talk: < -70dBc;

- Compensação DC:
+ Faixa (DC): CH1: ±5V (50O), ±10V (alta impedância) ; CH2: ±1,5V (50O), ±3V (alta impedância)
+ Precisão (DC): ±(|valor de compensação configurado|x1%+3mV);

- Saída de forma de onda:
+ Impedância: 50O (típico);
+ Proteção contra curto-circuito;

- Modulação AM: CH1 / CH2:
+ Portadora:Senoidal, Quadrada, Rampa, Arbitrária (exceto DC);
+ Fonte: Interna/Externa;
+ Modulação da Forma de Onda: Senoidal, Quadrada, Rampa, Ruído, Arbitrária (2mHz ~20kHz);
+ Profundidade de Modulação: 0% ~ 120%;

- Modulação FM: CH1/CH2:
+ Portadora: Senoidal, Quadrada, Rampa, Arbitrária (exceto DC);
+ Fonte: Interna/Externa;
+ Modulação da Forma de Onda: Senoidal, Quadrada, Rampa, Ruído, Arbitrária (2mHz ~ 20kHz);
+ Desvio de Frequência: 0 ~ 0,5 da largura de banda com resolução de 10µHz;

- Modulação PM: CH1/CH2:
+ Portadora: Senoidal, Quadrada, Rampa, Arbitrária (exceto DC);
+ Fonte: Interna/Externa;
+ Modulação da Forma de Onda: Senoidal, Quadrada, Rampa, Ruído, Arbitrária (2mHz ~ 20kHz);
+ Desvio de Fase: 0 ~ 360°, resolução de 0,1°;


- Modulação FK: CH1/CH2:
+ Portadora: Senoidal, Quadrada, Rampa, Arbitrária (exceto DC);
+ Fonte: Interna/Externa;
+ Modulação da Forma de Onda: 50% do ciclo de trabalho da forma de onda quadrada (2mHz ~ 50kHz);

- Modulação ASK: CH1/CH2:
+ Portadora: Senoidal, Quadrada, Rampa, Arbitrária (exceto DC)
+ Fonte: Interna/Externa
+ Modulação da Forma de Onda: 50% do ciclo de trabalho da forma de onda quadrada (2mHz ~ 50kHz)

- Modulação PWM: CH1/CH2:
+ Frequência: 500µHz ~ 20kHz;
+ Fonte: Interna/Externa;
+ Modulação da Forma de Onda: Senoidal, Quadrada, Rampa, Arbitrária (exceto DC);
+ Faixa de Modulação Externa: -6V ~ 6V (máximo desvio de largura);

- Burst CH1/CH2:
+ Forma de Onda: Senoidal, Quadrada, Rampa, Pulso, Arbitrária (exceto DC);
+ Tipo: Contador (1 ~ 50.000 períodos), infinito, gated.;
+ Fase Inicial / Final: 0° ~ 360°;
+ Período Interno: 1µs ~ 500s;
+ Fonte Gated: Disparo interno;
+ Fonte de Disparo:
+ Manual, Externa ou Interna;

- Entrada de trigger:
+ Nível de Entrada: Compatível com TTL;
+ Declive: Para cima e para baixo (opcional);
+ Largura de Pulso: > 100ns;
+ Impedância de Entrada: > 5kO, acoplamento DC;

- Saída de trigger:
+ Nível de Tensão: Compatível com TTL;
+ Largura de Pulso: > 400ns;
+ Impedância de Saída: 50O (típico);
+ Frequência Máxima: 1MHz;

- Saída Sync:
+ Nível de Tensão:Compatível com TTL;
+ Largura de Pulso: > 50ns;
+ Impedância de Saída: 50O (típico);
+ Frequência Máxima: 2MHz;

- Contador de frequência:
+ Medidas: Frequência, Período, Largura de Pulso Positiva/Negativa, Duty Cycle;
+ Faixa de Frequência: Canal Único: 100mHz ~ 200MHz;
+ Resolução de Frequência: 6bits/s;
+ Faixa de tensão (sinal não-modulado): Manual Acoplamento DC ; Faixa de Compensação DC ±1,5VDC ; 100mHz ~ 100MHz 50mVrms ~ ±2,5V ; 100MHz ~ 200MHz 100mVrms ~ ±2,5V ; Manual Acoplamento AC ; 1Hz ~ 100MHz 50mVrms ~ 5Vpp ; 100MHz ~ 200MHz 100mVrms ~ 5Vpp ;
+ Largura de Pulso e medida de duty cycle: 1Hz ~ 10MHz (50mVrms ~ 5Vpp);
+ Ajuste de Entrada: Impedância de Entrada 1MO ; Modo de Acoplamento AC, DC ; Rejeição de Alta Frequência ON/OFF;
+ Faixa de Nível de Trigger -3V ~ 1,8V;

- Interface:
+ Interface USB para comunicação com o PC;

- Software:
+ Software: Easy Wave;
+ Idioma: Inglês;
+ Compatibilidade: Windows 2000, XP, Vista 64 bits e Windows 7 32 e 64 bits;
+ Funções Disponíveis: Contrução de forma de Onda ; Desenho, Equação ou formas de Onda Padrão;
+ Impressão: Formas de Onda;
+ Protocolo de Comunicações: Disponível sob consulta;
- Código: MFG-4225
- Código de barras (EAN): 7898112604666


Itens inclusos
- Manual de Instruções;
- Cartão de Garantia;
- CD com Software;
- Cabo de Alimentação;
- Cabo USB;
