Especificações Técnicas

Especificação Técnica:


Display

LCD Colorido 4"

Resolução do Display

480 Horizontal × 320 Vertical

Resolução Vertical

14 bits

Taxa de Amostragem

125MSa/s

Canal

Único

Frequência de Saída

Senoidal: 1uHz a 5MHz
Quadrada: 1uHz a 5MHz
Rampa: 1uHz a 1MHz
Pulso: 1uHz a 5MHz
Arbitrária: 1uHz a 1MHz
Ruído: 5MHz

Formas de Onda Arbitrária

Exponential rise, Exponential fall, Sin(x)/x, Staircase e outros. Totalizando de 45 formas de onda e formas de onda arbitrária definidas pelo usuário

Comprimento de Onda

2 ~ 8k pts

Saída

Impedância: 50?
Amplitude: 1mVpp ~ 12,5Vpp (50?)
1mVpp ~ 25Vpp (Alta impedância)

Interface

Interface USB

Suporte

(SCPI, LabVIEW)

Entradas e Saídas

Entrada de Modulação Externa
Entrada de Trigger Externo
Entrada de Referência de Clock Externo

Alimentação

100 ~ 240V AC / 50 ~ 60Hz

Dimensões (mm)/Peso (kg)

235x110x295/3,0

Frequência de Modulação

AM, FM, PM, Varredura e Burst: 2mHz até 20,00kHz
FSK: 2mHz ~ 100kHz

Faixa de Frequência

Frequência, Período, Duty Cycle, Comprimento de Pulso Positivo: 100mHz ~200MHz

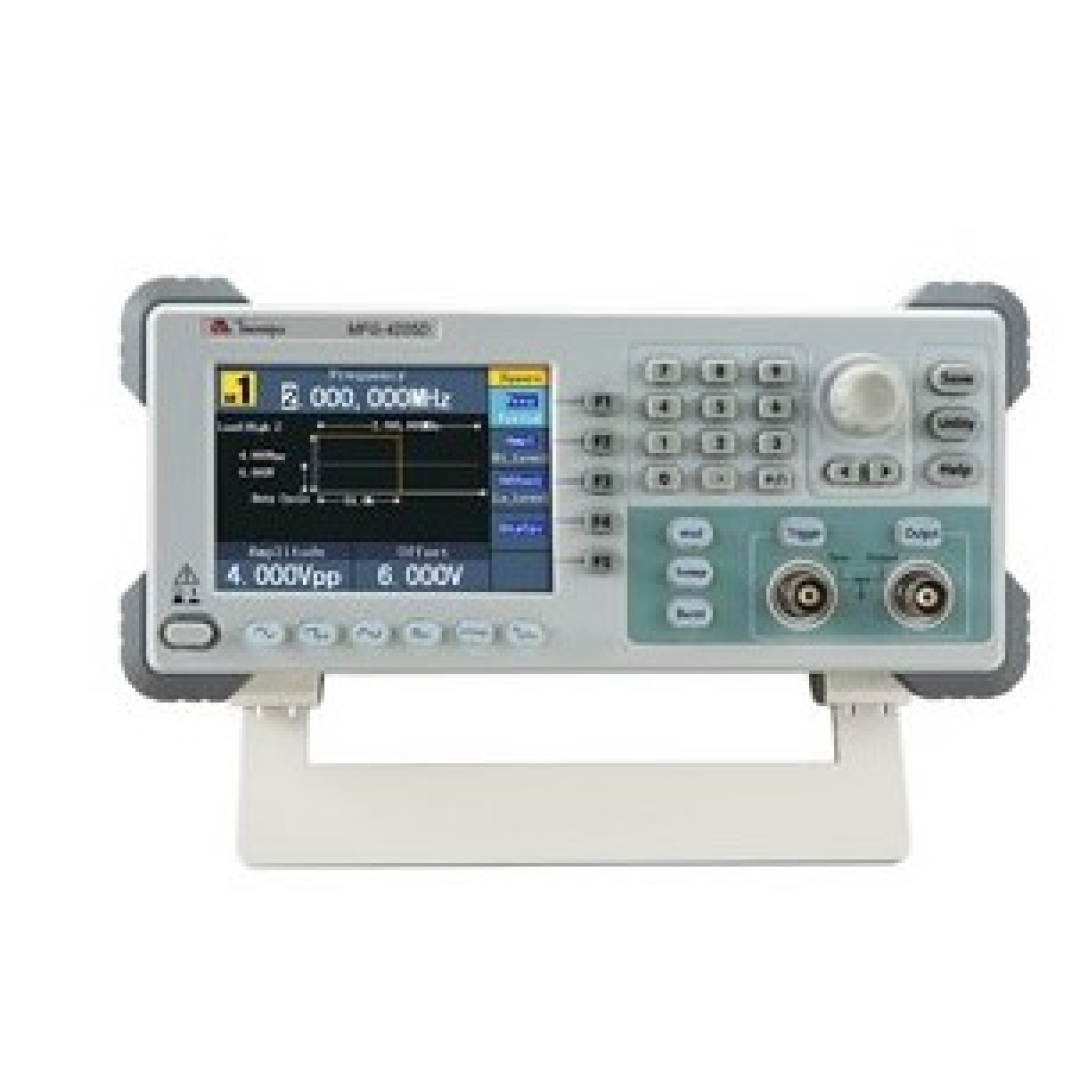

* Imagem meramente ilustrativa
