Especificações Técnicas

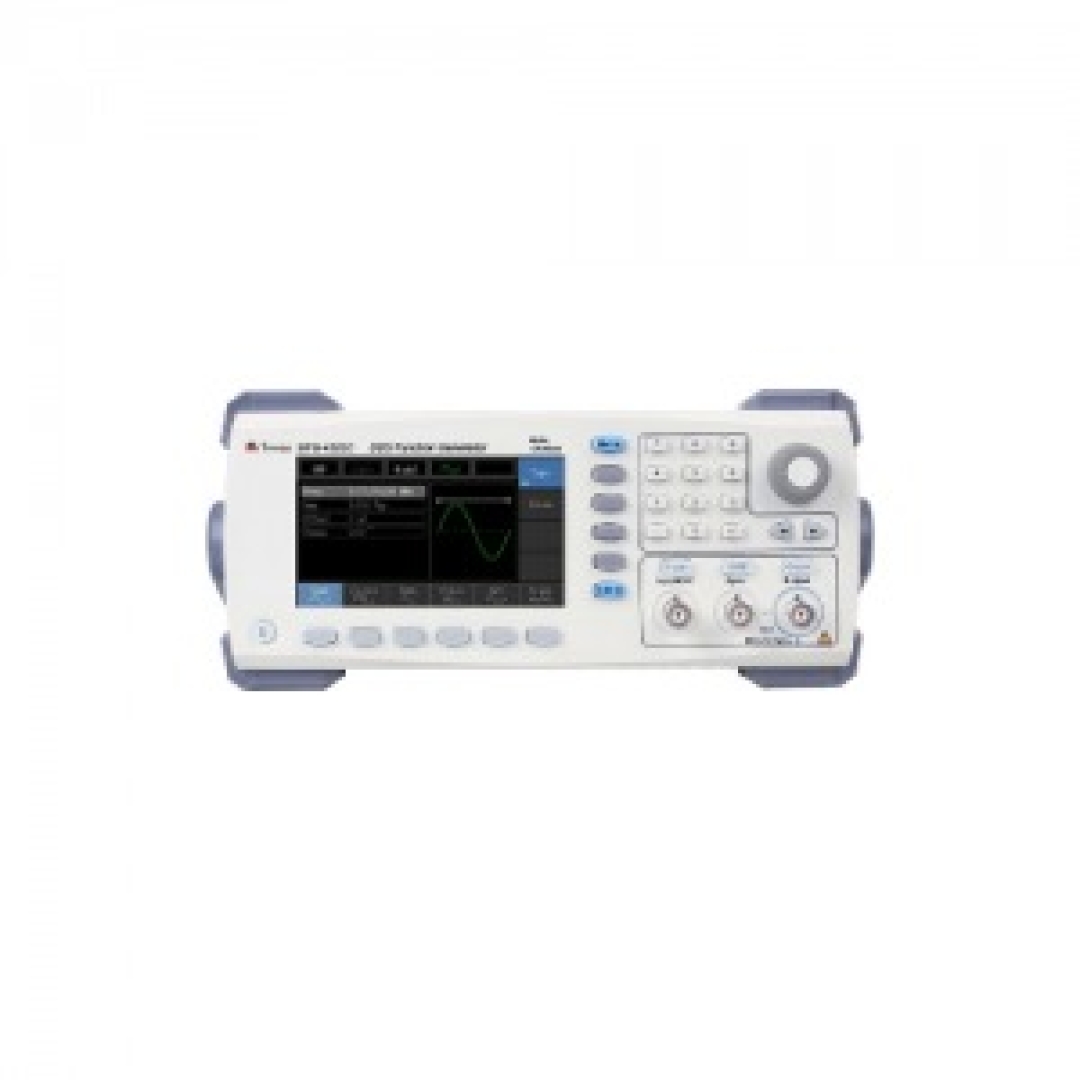

O Gerador de Função Arbitrária MFG-4205C - Minipa conta com a tecnologia DDS (Direct Digital Synthesis ou Síntese Direta Digital), que proporciona estabilidade, alta precisão, sinais puros ou com baixa distorção. É a combinação de um excelente sistema com a facilidade de uso e funções versáteis que fazem desse instrumento uma solução perfeita para o seu trabalho.

ESPECIFICAÇÕES DO GERADOR DE FUNÇÃO:

• Tecnologia DDS fornece precisão, estabilidade e saída de sinal de baixa distorção.
• Display LCD TFT Colorido de 4,3”.
• Resolução do display: 480 horizontal x 272 vertical.
• Taxa de Amostragem de 125MS/s, com resolução de 14bits.
• Características de Frequência:
Senoidal: 1µHz a 5MHz
Quadrada: 1µHz a 5MHz
Rampa: 1µHz a 400kHz
Pulso: 1µHz a 5MHz
Arbitrária: 1µHz a 1MHz
• 5 Formas de Onda Padrão: Senoidal, Quadrada, Rampa, Pulso e Ruído.
• Forma de Onda Arbitrária Automática.
• Múltiplas Funções de Modulação: AM, FM, PM, ASK, FSK, PSK e PWM.
• Modo Varredura.
• Até 2048 pontos de amostra para forma de onda, o que pode gravar de forma não volátil até 16 grupos de memória de formar de onda arbitrárias.
• Conectividade remota é realizada através da interface USB.
• Interface: USB host e device.
• Interface e ajuda ao usuário em dois idiomas: Inglês e Chinês.
• Tensão de Alimentação: 100~240 VAC, 45~440Hz, CAT II.
• Potência de Consumo: <25W.
• Faixa de Temperatura: Operação: 10ºC~+40ºC(Resfriamento por ventilador)
Armazenamento: -20ºC~+60ºC (Resfriamento pot ventilador)
• Umidade Relativa: < +35ºC -> =90%

FREQUÊNCIA:

• Forma de onda: Senoidal, Quadrada, Triangular, Pulso, ampa, Ruído, DC e Arbitrária.
• Senoidal: 1µHz ~ 5MHz
• Quadrada: 1µHz ~ 5MHz
• Pulso: 1µHz ~ 5MHz
• Rampa/Triangular: 1µHz ~ 400kHz
• Ruído Branco Guassiano: > 5MHz (-3dB)
• Arbitrária: 1µHz ~ 1MHz
• Resolução: 1µHz.
• Altitude: Operação: <2000m
Armazenamento:<15000m
• Tamanho: 165mmx320mmx110mm
• Peso: Líquido - 3,10kg
Bruto: 4,10kg

FORMA DE ONDA - SENOIDAL:

• Distorção Harmônica:
Condição de teste: potência de saída 0dBm
-55dBc
-50dBc
-40dBc
• Distorção Harmônica Total (Valor Típico) DC~20kHz, 1Vpp<0,2%
• Precisão: ±50ppm em 90 dias, ±100ppm em um ano 18º~28ºC.
• Resolução: 1µHz.

FORMA DE ONDA - QUADRADA:

• Tempo de Cauda/Espera < 24ns (Valor Típico, 1kHz, 1Vpp)
• Overshoot: < 2%
• Duty Cycle: 0,01%~99,99%
• Pulso Mínimo: = 80ns
• Jittering (Valor Típico): 1ns+100ppm de período.

FORMA DE ONDA - ARBITRÁRIA:

• Comprimento da Forma de Onda: 2048 pontos.
• Resolução Vertical: 14 bits
• Taxa de Amostragem: 125MSa/s
• Memória não-volátil: 6 Formas de ondas.

FORMA DE ONDA - TRIÂNGULO / RAMPA:

• Grau não Linear: 1%±2mV(Valor Típico, 1kHz, 1Vpp, semetria 50%)
• Simetria: 0,0% para 100%
• Tempo de borda mínima: = 400ns.

OFFSET DC:

• Alcance (Valor de pico AC+DC): ±5v (50?), ±10V (Alta resistência)
• Precisão Offset: ±(|1% do ajuste do offset | +0,5% de amplitude +2mV).

ESPECIFICAÇÕES DE SAÍDA:

• Amplitude:
1mVpp ~ 10Vpp (50O, =10MHz)
2mVpp ~ 20Vpp (50O, >10MHz)
• Precisão Onda Senoidal de 1kHz: 1% do valor de ajuste de amplitude ±2mV.
• Amplitude Flatness (onda senoidal de 1kHz, 1 Vpp/50O): <100KhZ -> 0,1dB 100kHz~10MHz ->0,2dB
• Impedância: 50O
• Proteção contra curto-circuito

ONDA DE PULSO:

• Alcance de Frequência: 1µHz ~ 5MHz
• Pulso Mínimo: = 80ns
• Tempo de Cauda/ Espera: <24ns (Valor Típico 1kHz, 1Vpp, simetria 50%)
• Simetria: 0,00% para 100%
• Tempo de borda min = 400ns

MODULAÇÃO FM:

• Portadora: Senoidal, Quadrada, Rampa, Arbitrária, ruído.
• Modulação da Forma de Onda: Senoidal, Quadrada, Rampa, Ruído, Arbitrária (2mHz ~ 50kHz)
• Fonte Interna/Externa
Frequência Offset: 1µHz ~ 5MHz
1µHz ~ 2,5MHz

MODULAÇÃO PWM:

• Portadora: Senoidal, Quadrada, Rampa, Arbitrária e Ruído.
• Modulação da Forma de Onda: Senoidal, Quadrada, Rampa, Ruído, Arbitrária (2mHz ~50kHz)
• Desvio de Largura: 0%~49,99% de largura de pulso
• fase Offset: 0º~360º

MODULAÇÃO PSK:

• Portadora: Senoidal, Quadrada, Rampa, Arbitrária (exceto DC)
• Modulação da Forma de Onda Quadrada: 50% de duty cycle.
• Frequência de Modulação: 2mHz~100kHz

MODULAÇÃO AM:

• Portadora: Senoidal, Quadrada, Rampa, Arbitrária (exceto DC).
• Modulação da Forma de Onda: Senoidal, Quadrada, Rampa, Ruído, Arbitrária (2mHz ~20kHz)
• Profundidade de Modulação: 0% ~ 120%

MODULAÇÃO ASK

• Portadora: Senoidal, Quadrada, Rampa, Arbitrária (exceto DC)
• Modulação da Forma de Onda Quadrada: 50% de duty cycle.
• Frequência de Modulação: 2mHz~100kHz

VARREDURA:

• Onda Portadora: Senoidal, Quadrada, Rampa.
• Tipo: Linear, Logaritmo.
• Tempo de Varredura: 1ms~500s ±0,1%
• Fonte de Gatilho: Manual, Interno, Externo.

ENTRADA

• Nivel de entrada: Compatibilidade TTL
• Faixa de Frequência de entrada: 1Hz~100MHz
• Precisão ±51ppm
• Frequência de Resolução: 6bits/s
• Modo de Acoplamento: Corrente direta
• Entrada de Modulação: ±5Vpk durante toda a medição, 20k? de resistência de entrada.

ACESSÓRIOS

1. Manual de Instruções.
2. CD com Software
3. Cabo de Alimentação
4. Cabo USB.
5. Cabo BNC-BNC.
