Especificações Técnicas

¦ Altos requisitos de segurança para proteger o operador
¦ Caixa com preenchimento de líquido para aplicações com
pressões pulsantes e vibração
¦ Para meios agressivos gasosos e líquidos que não sejam
altamente viscosos ou cristalizantes
¦ Indústria de processo: Química, petroquímica, usinas,
mineração, on-/offshore, tecnologia ambiental, fabricação
de máquinas e desenvolvimento de plantas
Características especiais
¦ Versão de segurança com parede defletora sólida
projetada em conformidade com os requisitos e
condições de teste da ASME B 40.100
¦ Excelente estabilidade de ciclo de carga e excelente
resistência à choques
¦ Faixa de medição de 0 ... 0,6 bar a 0 … 1.000 bar

Descrição

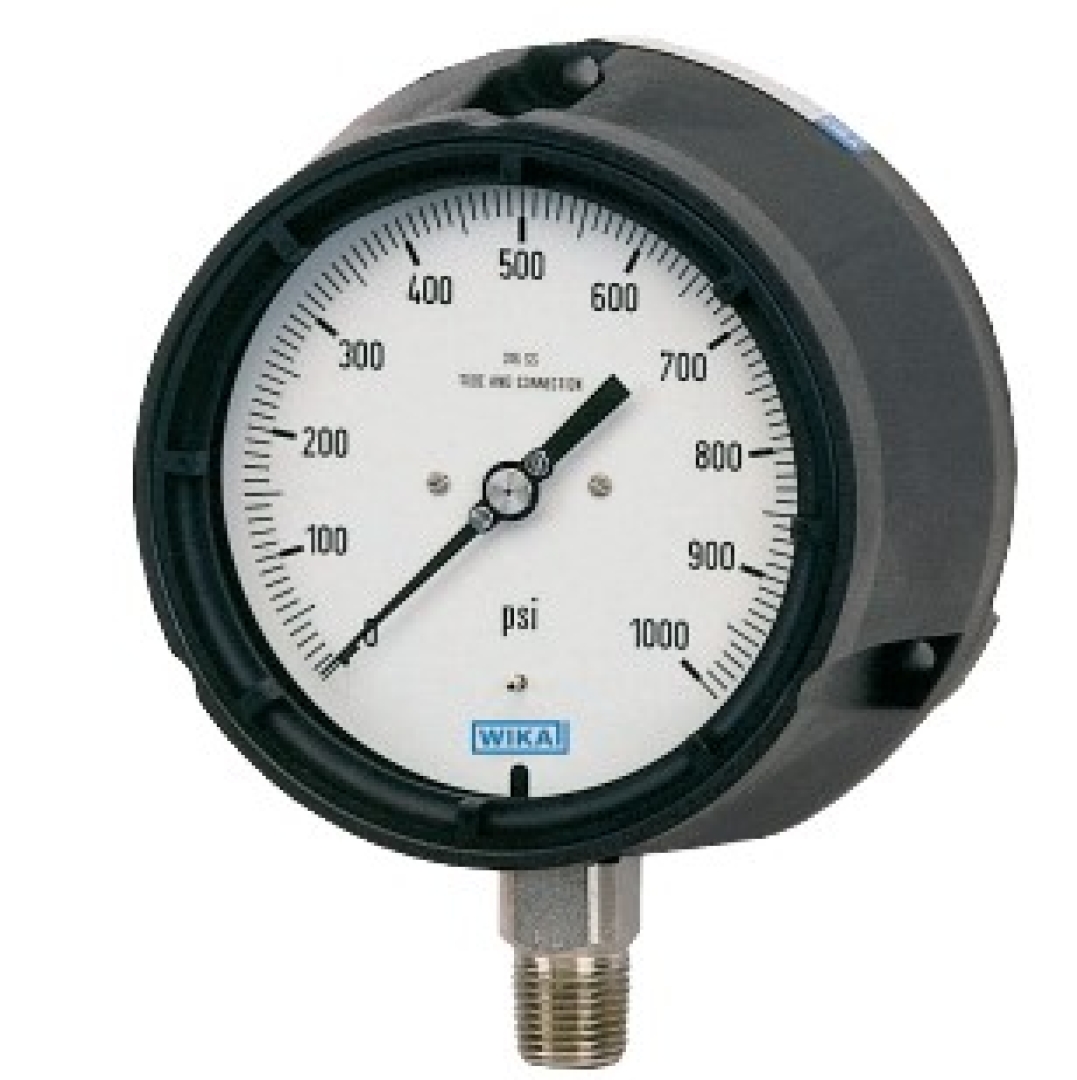

Este manômetro de tubo Bourdon de alta qualidade foi
projetado especialmente para aumentar os requisitos de
segurança dentro da indústria de processo.
Utilizando materiais de aço inoxidável para as partes
molhadas e também um plástico altamente resistente para
o invólucro, o modelo 232.34 atinge excelente resistência à
corrosão. Assim, o instrumento é ideal para meios líquidos e
gasosos, mesmo em ambientes agressivos.
Os intervalos de escala de 0 ... 0,6 bar a 0 ... 1.000 bar
garantem as faixas de medição necessárias para uma ampla
variedade de aplicações.
A WIKA fabrica e qualifica o modelo 232.34 conforme os
requisitos do padrão americano ASME B 40.100 na versão
de segurança.
A versão de segurança é composta por um visor que não
gera estilhaços, uma parede defletora sólida entre o sistema
de medição e o mostrador e uma tampa "blow-out" na parte
traseira. Em caso de falha, o operador está protegido na
parte da frente, pois o meio ou os componentes só podem
ser ejetados através da parte traseira da caixa.
Para condições severas de operação (por exemplo,
vibração), todos os instrumentos estão disponíveis com
enchimento do invólucro como opção.
Versão
Conforme ASME B 40.100
Diâmetro nominal
4 ½"
Classe de exatidão
Classe 2A conforme ASME B 40.100
(corresponde à exatidão de ±0,5 %)
Faixas de medição
0 ... 0,6 bar a 0 ... 1.000 bar (0 ... 10 psi a 0 ... 15.000 psi)
ou outras unidades equivalentes de pressão ou vácuo
Pressão de trabalho
Estática: final da escala
Flutuante: 0,9 x final da escala
Curto tempo: 1,3 x final da escala
Temperatura de operação
Ambiente: -40 … +65 °C instrumentos sem preenchimento
-20 … +65 °C instrumentos com preenchimento
com glicerina 1)
Meio: Longa duração: = 100 °C
Curta duração: = 130 °C para instrumentos com
preenchimento de glicerina 1) e visor de vidro para
instrumentação
Curta duração: = 260 °C para instrumentos sem
enchimento e visor de vidro para instrumentação
Se o manômetro for exposto a um meio ou temperatura
ambiente > 100 °C, erros de temperatura e danos aos
componentes devem ser esperados. Para operação de longo
prazo do instrumento com temperatura do meio ou ambiente
> 100 °C, recomendamos o uso de um selo de diafragma ou
uma medida de projeto físico de dissipação de calor como
alternativa. Os funcionários da WIKA estão disponíveis para
quaisquer questões técnicas e para qualquer assistência de
aplicação que você possa precisar.
