Especificações Técnicas

Para serviço com condições adversas onde exista pulsação e vibração
Indústria de processos
Apropriado para meios gasosos e líquidos, que não
obstruam o sistema de medição

? Resistente a vibrações e choques (com enchimento
líquido)

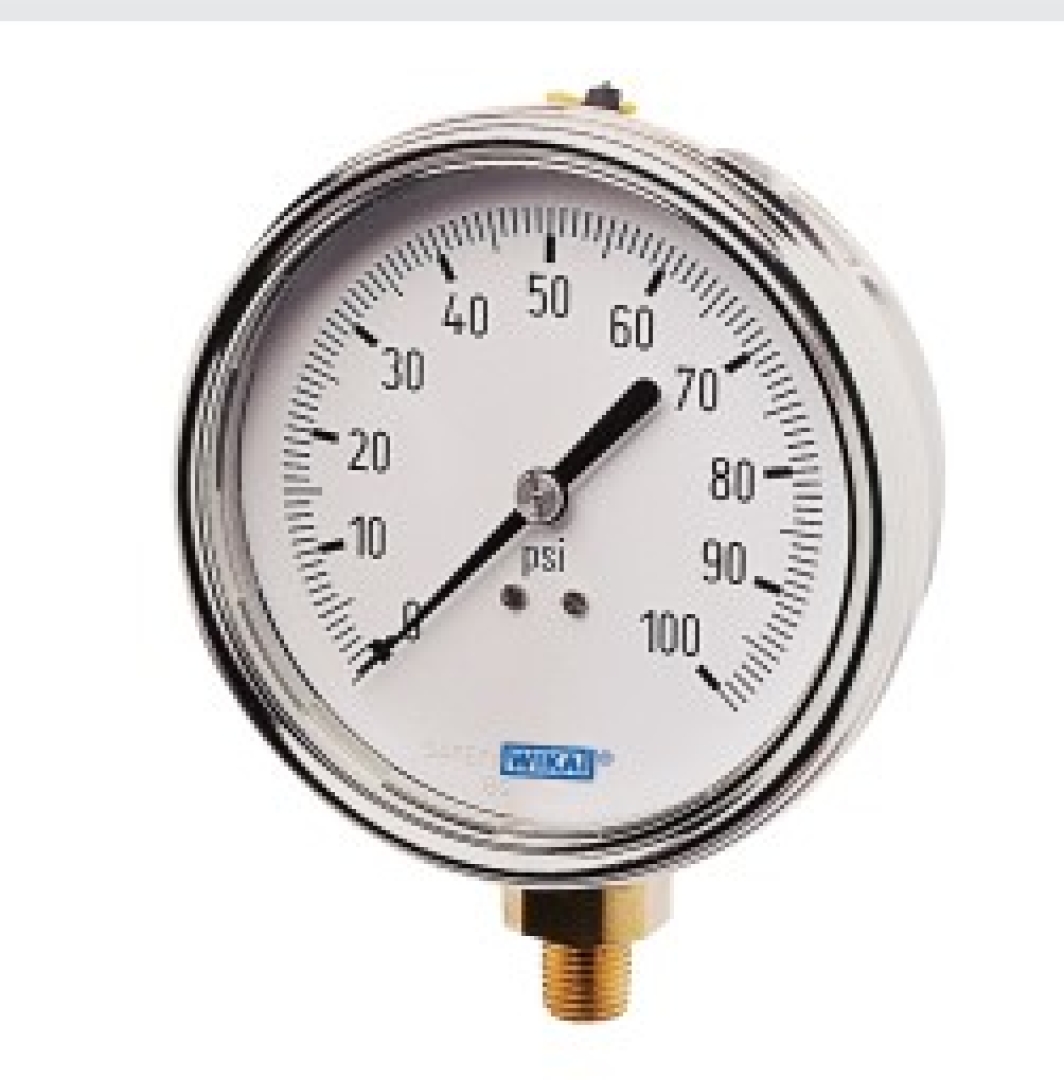

? Caixa de aço inoxidável com anel de baioneta
? Faixa de pressão até 15.000 psi

Descrição
Projeto
ASME B40.100 & EN 837-1
Diâmetro nominal
2½” & 4” (63 & 100 mm)
Classe de exatidão
2½”: ± 2/1/2% valor final da escala (ASME B40.100 classe
A)
4”: ± 1% valor final da escala (ASME B40.100 classe 1A)
Faixas de trabalho
Vácuo / Composta até 200 psi
Pressão de 15 psi até 15.000 psi
ou outras unidades de pressão e vácuo equivalente
Pressão de trabalho
2½”: Estática: 3/4 do valor da escala
Flutuante: 2/3 do valor final da escala
Curto tempo: Valor final da escala
4”: Estática: Valor final da escala
Flutuante: 0,9 x valor final da escala
Curto tempo: 1,3 x valor final da escala
Temperatura de operação
Ambiente:-40°F até +140°F (-40°C até +60°C) - seco
-4°F até +140°F (-20°C até +60°C) - com
enchimento de glicerina
-40°F até +140°F (-40°C até +60°C) - com
enchimento de silicone
Meio: +140°F (+60°C) máximo
Erros de temperatura
Erro adicional quando a temperatura muda de referência de
68°F (20°C) ±0.4% para cada 18°F (10°C) subindo ou caindo.
Porcentagem da faixa.
Grau de proteção
Estanque ao tempo (NEMA 4X / IP 65)
Conexão ao processo
Material: liga de cobre
Montagem inferior (LM) ou traseira centro (CBM) - 2½”
Montagem inferior (LM) ou traseira inferior (LBM) - 4”
1/4” NPT ou 1/2” NPT limitado ao encaixe de chave
Tubo bourdon
2½” - material: liga de cobre
30” Hg (VAC) até 800 psi - tipo C (soldado)
1.000 psi até 15.000 psi – tipo helicoidal (soldado)
Altera para aço inoxidável com 7.500 psi (soldado)
4” - material: liga de cobre = 1.000 psi
Aço inoxidável 316L = 1.500 psi
30” Hg (VAC) até 1.000 psi – tipo C (soldado)
1.500 psi até 15.000 psi - tipo helicoidal (soldado)
Altera para aço inoxidável com 1.500 psi
Movimento
Liga de cobre
Mostrador
Alumínio com fundo branco e caracteres em preto, pino de
encosto em 2½”
