Especificações Técnicas

Classificação de materiais nível 1(TMC1ISO)
PMKNSH
Tipo de formato de rosca(THFT)
VP60
Tipo de rosca(TTP)
INT
Passo mínimo da rosca(TPN)
1,5 mm
Passo máximo da rosca(TPX)
3 mm
Mínimo de roscas por polegadas(TPIN)
8
Máximo de roscas por polegadas(TPIX)
16
Tipo de perfil da rosca(TPT)
P
Quantidade de dentes(NT)
1
Altura teórica da rosca(HA)
2,54 mm
Diferença de altura da rosca(HB)
0,09 mm
Distância do perfil ex(PDX)
1,5 mm
Distância do perfil ey(PDY)
1,01 mm
Código de montagem da pastilha(IFS)
8
Diâmetro do furo de fixação(D1)
4,4 mm

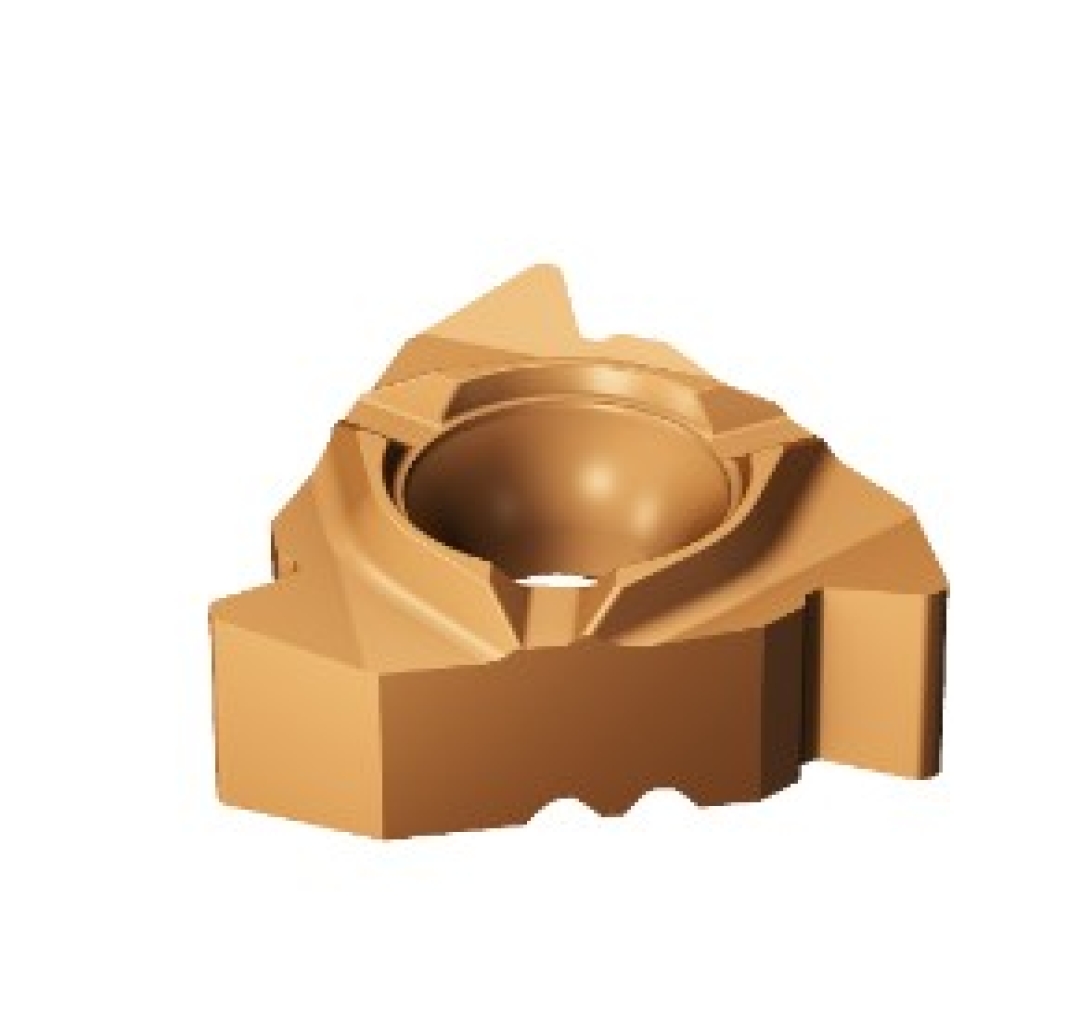

Formato e tamanho da pastilha(CUTINTSIZESHAPE)
CoroThread 266/254 -internal size 16R
Número de arestas de corte(CEDC)
3
Diâmetro do círculo inscrito(IC)
9,525 mm
Raio de canto esquerdo(REL)
0,09 mm
Raio do canto direito(RER)
0,09 mm
