Especificações Técnicas

Classificação de materiais nível 1(TMC1ISO)
PMK
Tipo de operação(CTPT)
Medium
Código de montagem da pastilha(IFS)
3
Diâmetro do furo de fixação(D1)
4,1 mm
Formato e tamanho da pastilha(CUTINTSIZESHAPE)

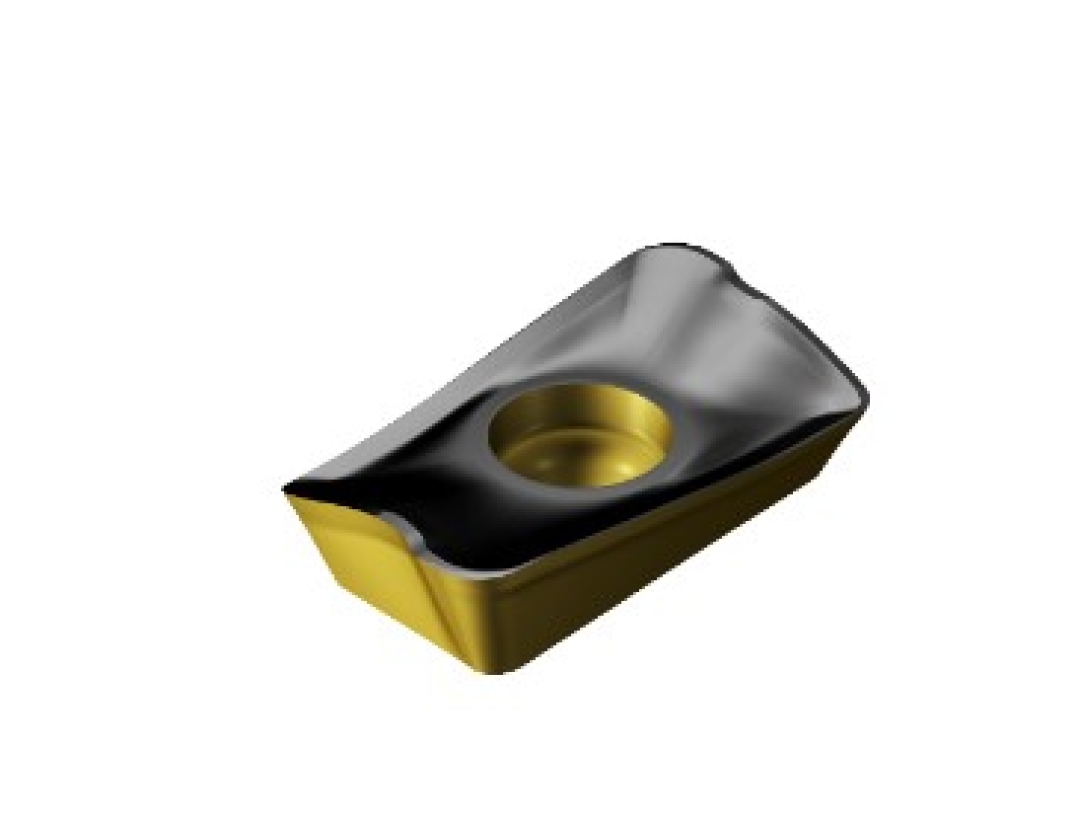

CoroMill 390 -1704
Número de arestas de corte(CEDC)
2
Largura da pastilha(W1)
9,6 mm
Código do formato da pastilha(SC)
L
Comprimento efetivo da aresta de corte(LE)
15,7 mm
Profundidade de corte máxima(APMX)
16 mm
Comprimento da aresta alisadora(BS)
1,5 mm
Raio do canto(RE)
0,8 mm
Ângulo da aresta de corte principal(KRINS)
90 deg
Largura da fase plana(BN)
0,1 mm
Ângulo da fase frontal(GB)
2 deg
Ângulo de saída da pastilha(GAN)
17 deg
Sentido(HAND)
R
Classe(GRADE)
4340
Substrato(SUBSTRATE)
HC
Cobertura(COATING)
CVD TiCN+Al2O3+TiN
