Especificações Técnicas

Classificação de materiais nível 1(TMC1ISO)
PMKNSH
Tipo de formato de rosca(THFT)
VP60
Tipo de rosca(TTP)
EXT
Passo mínimo da rosca(TPN)
3,5 mm
Passo máximo da rosca(TPX)
6 mm
Mínimo de roscas por polegadas(TPIN)
4
Máximo de roscas por polegadas(TPIX)
7
Tipo de perfil da rosca(TPT)
P
Quantidade de dentes(NT)
1
Altura teórica da rosca(HA)
4,92 mm
Diferença de altura da rosca(HB)
0,48 mm
Distância do perfil ex(PDX)
2,9 mm
Distância do perfil ey(PDY)
0,39 mm
Código de montagem da pastilha(IFS)
8
Diâmetro do furo de fixação(D1)
5,7 mm
Formato e tamanho da pastilha(CUTINTSIZESHAPE)

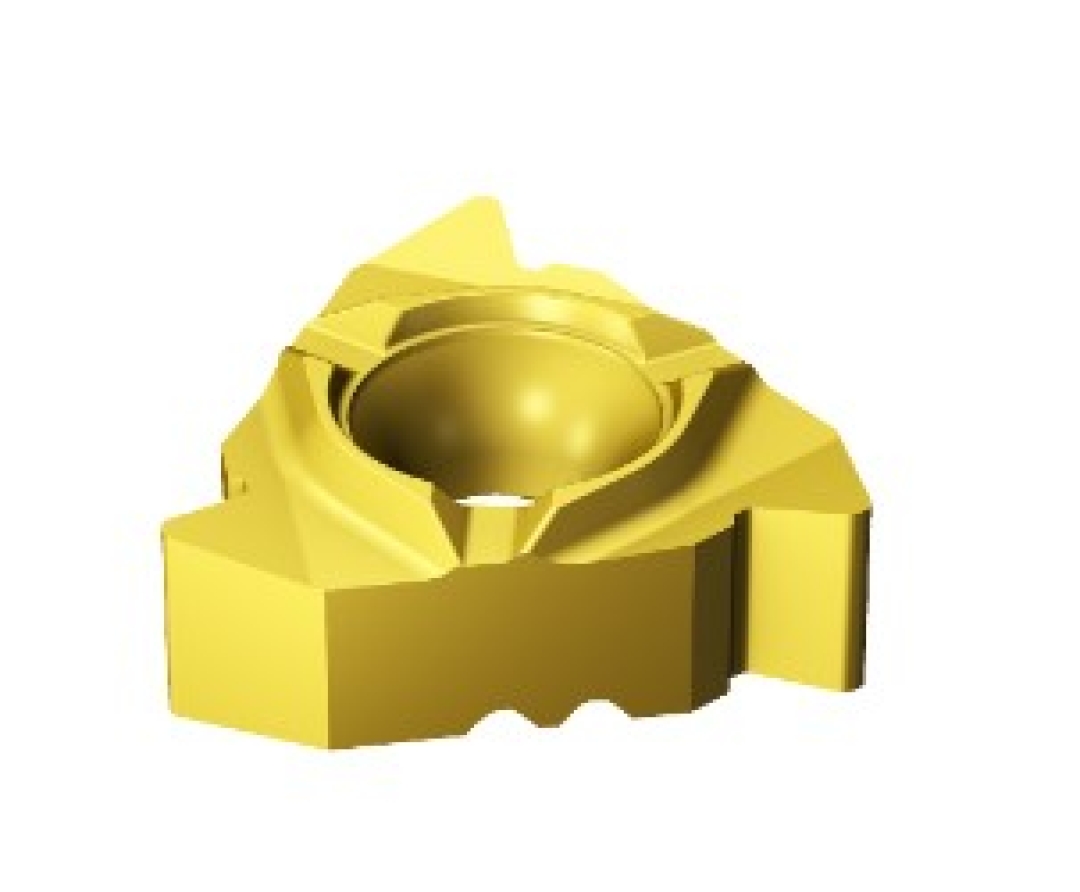

CoroThread 266/254 -external size 22R
Número de arestas de corte(CEDC)
3
Diâmetro do círculo inscrito(IC)
12,7 mm
Raio de canto esquerdo(REL)
0,48 mm
Raio do canto direito(RER)
0,48 mm
