Especificações Técnicas

P
fnx 0.12 mm/r(0.05-0.24)
vc 180 m/min(240-145)
M
fnx 0.12 mm/r(0.05-0.24)
vc 145 m/min(195-120)
S
fnx 0.12 mm/r(0.05-0.24)
vc 34 m/min(45-28)
K
fnx 0.12 mm/r(0.05-0.24)
vc 125 m/min(160-105)
Technical illustrations

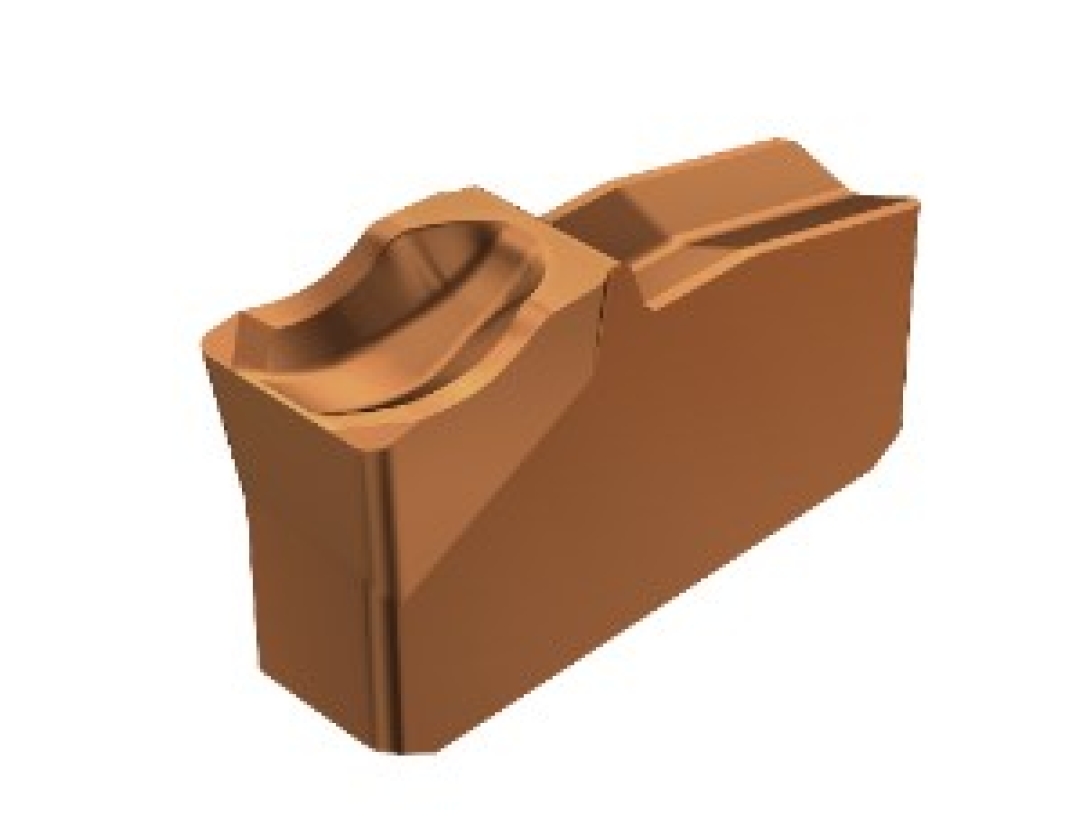

Representação genérica

Dados do produto
Classificação de materiais nível 1(TMC1ISO)
PMKNS
Designação da aplicação do quebra-cavacos por fabricante(CBMD)
4E
Tipo de operação(CTPT)
Roughing
Código de montagem da pastilha(IFS)
7
Formato e tamanho da pastilha(CUTINTSIZESHAPE)
Q-Cut 151.2 -size 30
Número de arestas de corte(CEDC)
1
Código do tamanho do assento da pastilha(SSCM)
30
Largura de corte(CW)
3 mm
Menor tolerância da largura de corte(CWTOLL)
0 mm
Maior tolerância da largura de corte(CWTOLU)
0,25 mm
Raio de canto esquerdo(REL)
0,3 mm
Raio do canto direito(RER)
0,3 mm
Menor tolerância do raio de canto(RETOLL)
-0,1 mm
Maior tolerância do raio de canto(RETOLU)
0,1 mm
Ângulo do corpo da ferramenta em relação à máquina(BAMS)
0 deg
Sentido(HAND)
N
Classe(GRADE)
1125
Cobertura(COATING)
PVD TiAlN
Espessura da pastilha(S)
6,787 mm
Ângulo de folga principal(AN)
7 deg
Peso do item(WT)
0,002 kg
Release date(ValFrom20)
2008-01-28
ID de liberação do pacote(RELEASEPACK)
08.1
