Especificações Técnicas

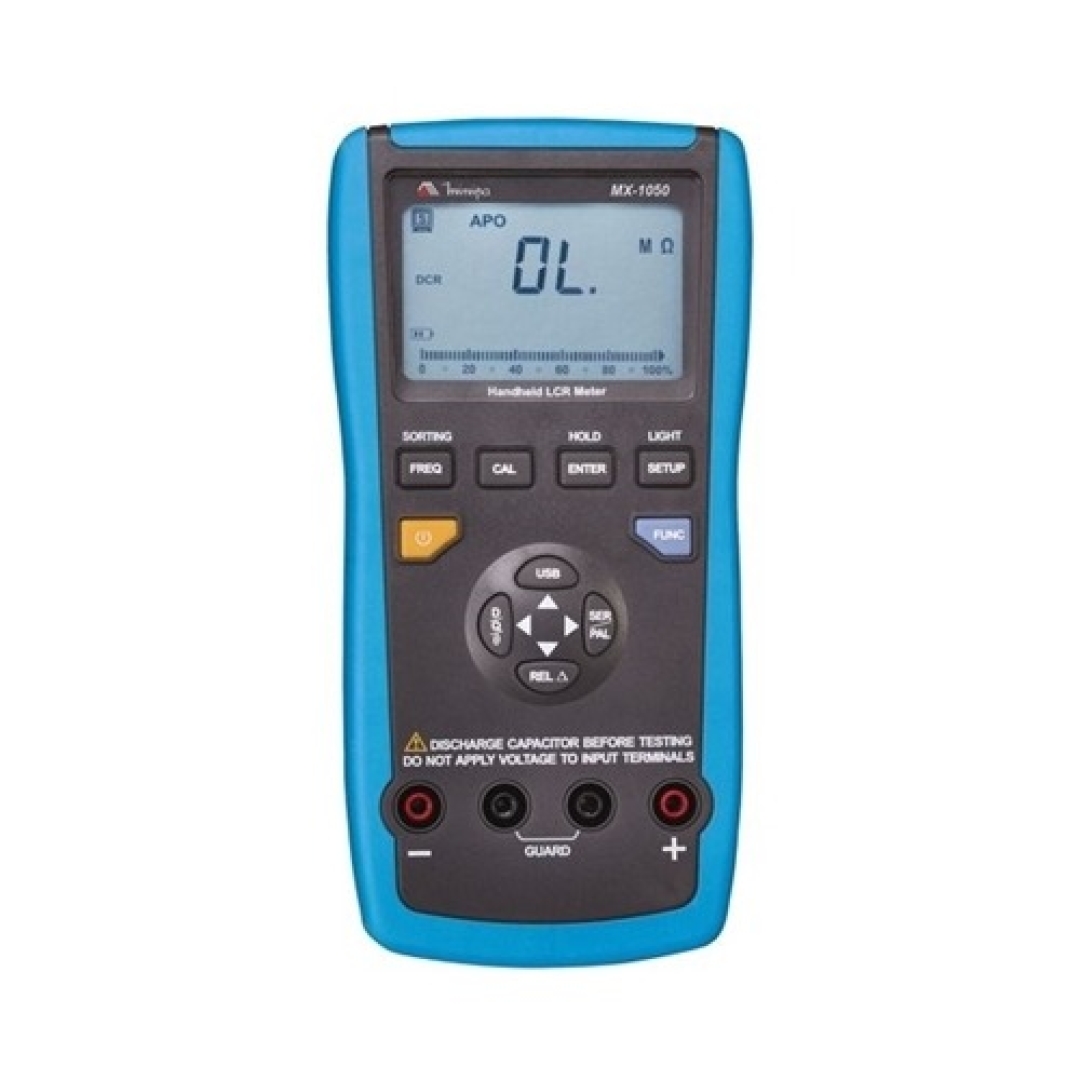

Instrumento Ponte LCR MX-1050 voltado a medida e avaliação da precisão e qualidade de componentes do tipo indutor (L), capacitor (C) e resistor (R). Capaz de utilizar cinco frequências selecionáveis (100Hz/120Hz/1kHz/10kHz/100kHz), tornando as medições mais confiáveis. Possui interface USB e, através do software, é possível registrar até 10000 dados simultaneamente.

ESPECIFICAÇÕES:

• Display duplo LCD 4 ½ dígitos 1999/19999 contagens.
• Barra gráfica: 50 segmentos.
• Indicador de Bateria Fraca: Símbolo de uma bateria é mostrado no display.
• Mudança de Faixa: Automática.
• Data Hold.
• Modo Relativo.
• Identificação Automática de LCR.
• Indicação de Fator de qualidade (Q) e Fator de dissipação (D).
• Calibração de compensação em circuito aberto/curto circuito.
• Interface Mini USB.
• Registro via software para 10000 dados.
• Auto Power Off: Aprox. 5 minutos.
• Ambiente de Operação: 0°C a 40°C, RH <75%.
• Ambiente de Armazenamento: -20°C a 50°C, RH <75%.
• Altitude: 2000m.
• Alimentação: Bateria 9V (6F22).
• Dimensões: 193(A) x 96(L) x 47(P)mm.
• Peso: Aprox. 374g (incluindo bateria).
• Garantia: Válida por 12 (doze) meses a partir da data de aquisição.

INDUTÂNCIA

• Faixa: 20µH, 200µH, 2000µH, 20mH, 200mH, 2000mH, 20H, 200H, 2000H, 20kH.
• Frequência de Teste: 100Hz/120Hz
• Precisão:
20mH ± (1%+5D)
200mH ~ 20H ± (0.5%+5D)
200H ~ 2000H ± (1%+5D)
20kH ± (2%+5D)
• Frequência de Teste: 1kHz
• Precisão:
2000µH ± (1%+5D)
20mH ~ 200mH ± (0.5%+5D)
2000mH ~ 20H ± (1%+5D)
200H ± (2%+5D)
2000H ± (5%+5D)
• Frequência de Teste: 10kHz
• Precisão:
200µH ± (1%+5D)
2000µH ~ 20mH ± (0.5%+5D)
200mH ± (1.5%+5D)
2000mH ± (2%+5D)
20H ± (5%+5D)
• Frequência de Teste: 100kHz
• Precisão:
20µH ± (1%+5D)
200µH ~ 20mH ± (2%+5D)
200mH ± (5%+5D)
• Resolução: 0.001µH, 0.01µH, 0.1µH, 1µH, 0.01mH, 0.1mH, 1mH, 0.01H, 0.1H, 0.001kH.
• Impedância de saída: 120O.

CAPACITÂNCIA

• Faixa: 200pF, 2000pF, 20nF, 200nF, 2000nF, 20µF, 200µF, 2000µF, 20mF.
• Frequência de Teste: 100Hz/120Hz
• Precisão:
20nF ± (1%+5D)
200nF ~ 20µF ± (0.5%+5D)
200µF ± (1%+5D)
2000µF ~ 20mF ± (2%+5D)
• Frequência de Teste: 1kHz
• Precisão:
2000pF ~ 20nF ± (1%+5D)
200nF ~ 20µF ± (0.5%+5D)
200µF ~ 2000µF ± (1%+5D)
• Frequência de Teste: 10kHz
• Precisão:
200pF ± (2%+5D)
2000pF ~ 20nF ± (1%+5D)
200nF ± (1.5%+5D)
2000nF ± (2%+5D)
• Frequência de Teste: 100kHz
• Precisão:
200pF ~ 20nF ± (2%+5D)
200nF ± (5%+5D)
• Resolução: 0.01pF, 0.1pF, 0.001nF, 0.01nF, 0.1nF, 1nF, 0.01µF, 0.1µF, 1µF, 0.01mF.
• Impedância de saída: 120O.

RESISTÊNCIA

• Faixa: 20?, 200?, 2k?, 20k?, 200k?, 2M?, 20M?, 200M?.
• Frequência de Teste: 100Hz/120Hz
• Precisão:
200? ± (1%+5D)
2k? ~ 20k? ± (0.3%+5D)
200k? ± (0.5%+5D)
2M? ± (1%+5D)
20M? ~ 200M? ± (2%+5D)
• Frequência de Teste: 1kHz
• Precisão:
20? ~ 200? ± (1%+5D)
2k? ~ 20k? ± (0.3%+5D)
200k? ± (0.5%+5D)
2M? ± (1%+5D)
20M? ± (2%+5D)
200M? ± (5%+5D)
• Frequência de Teste: 10kHz
• Precisão:
20? ~ 200? ± (1%+5D)
2k? ± (0.3%+5D)
20k? ± (0.5%+5D)
200k? ± (1%+5D)
• Frequência de Teste: 100kHz
• Precisão:
20? ~ 200? ± (2%+5D)
2k? ± (1%+5D)
20k? ± (2%+5D)
• Resolução: 1m?, 0.01?, 0.1?, 1?, 0.01k?, 0.1k?, 1k?, 0.1M?.
• Impedância de saída: 120O.

DCR

• Faixa: 200W, 2kW, 20kW, 200kW, 2MW, 20MW, 200MW.
• Precisão:
200W ± (1%+5D)
2kW ~ 20kW ± (0.3%+5D)
200kW ± (0.5%+5D)
2MW ± (1%+5D)
20MW ~ 200MW ± (2%+5D)
• Resolução: 0.01W, 0.1W, 1W, 0.01kW, 0.1kW, 1kW, 0.1MW

INTERFACE

• Cabo de Conexão: USB
• Acoplamento: Mini USB

SOFTWARE:

• Software: Interface Program
• Idioma: Inglês
• Compatibilidade: Windows 2000/XP/Vista/7
• Funções Disponíveis:
Mostrador Digital
Modo Julgamento
Tabela de Registro (Dados x Tempo)
Gráfico de Registro
Zoom do Gráfico
• Intervalo de amostra: Ajustável de 1 a 9999 segundos.
• Arquivos:*.xml/*.txt/*.xls (compatível com Excel) (Tabela) e *.bmp (Gráfico)
• Impressão: Gráfico/Tabela

ACESSÓRIOS:

1. Manual de Instruções
2. Ponta de prova tipo pinça SMD
3. Bateria 9V (instalada)
4. Cabo USB
5. CD com Software
6. Adaptador Multifunção
7. Barra de curto circuito
