Especificações Técnicas

1. Segurança
1.1. Todas as Aplicações – Todas as Versões do Sensor
Pode haver risco de acidentes devido a pressão, temperatura, fluidos
agressivos ou atmosferas explosivas, dependendo do local de uso.
Portanto a instalação, a operação e a manutenção do sensor deverão ser
efetuadas por pessoal devidamente treinado e autorizado pela empresa
usuária.
1.2. Áreas Classificadas – Sensores com Conector Memosens
Observe todas as regulamentações e normas aplicáveis para instalação
de equipamentos elétricos em áreas classificadas. Para orientação, con-
sulte: IEC 60079-14, diretivas UE 2014/34/EU e 1999/92/EC (ATEX), NFPA
70 (NEC), ANSI/ISA-RP12.06.01. Os parâmetros elétricos e térmicos dos
sensores precisam ser respeitados.
Os sensores Memosens para áreas explosivas (Ex) são identificados por
um anel laranja-vermelho. Combinado com um cabo de medição modelo
CA/MS-***X** ou modelo CA/MS-***X**-L ou um cabo de medição
certificado que seja idêntico em hardware e função, o sensor pode ser
conectado a um instrumento de medição apropriado, como descrito nos
Certificados BVS 15 ATEX E141 X e IECEx BVS 15.0114X.

2. Aplicação

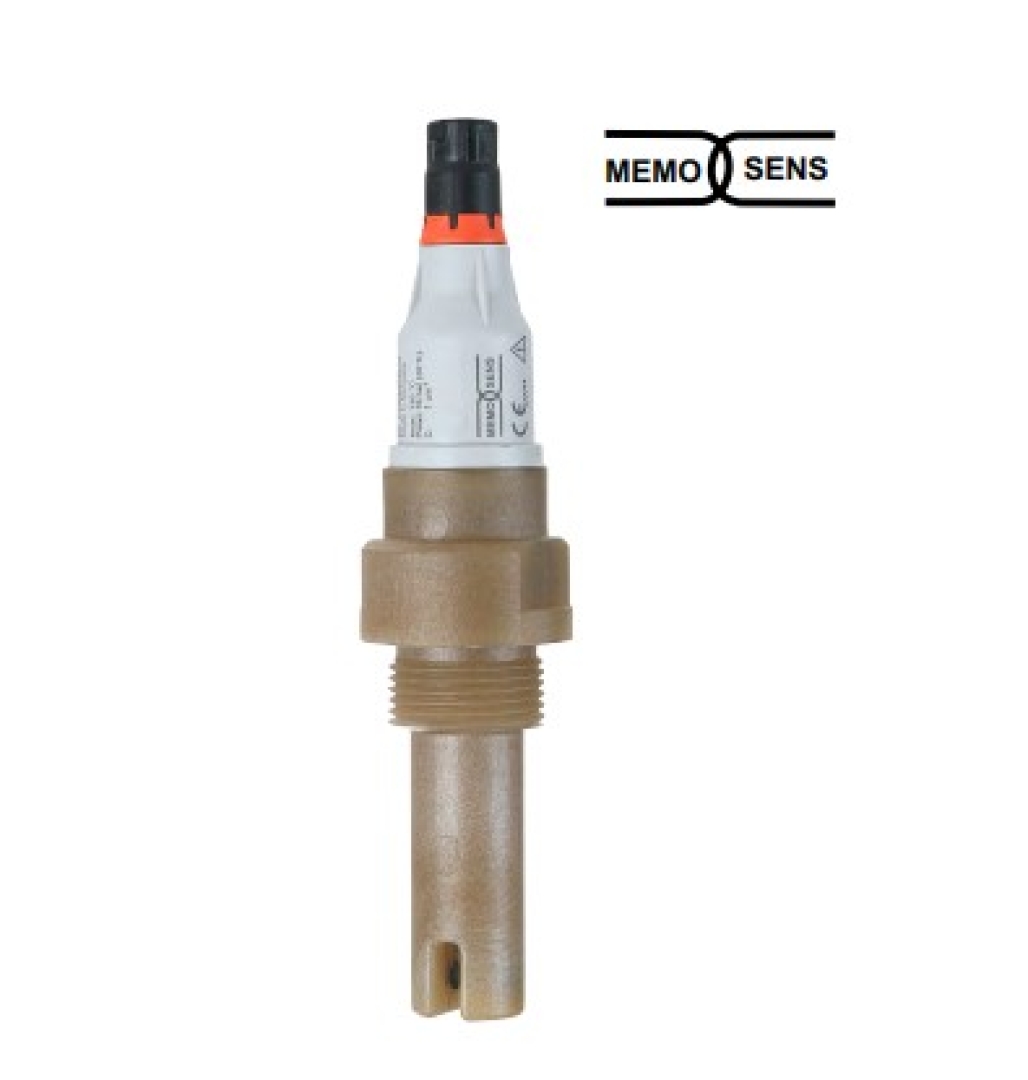

O Memosens SE 630 é um sensor de 2 eletrodos para medição de valores baixos a
médios de condutividade, também sob alta pressão e alta temperatura. O sensor é
fabricado em materiais resistentes a corrosão (eletrodos de grafite e corpo de PES).
O detector de temperatura é integrado ao sensor. Os campos de aplicação preferidos
são água limpa, águas residuais pouco poluídas, soluções de processo com valores
médios condutividade e também fluidos corrosivos.
Nota: Para instalação/remoção do sensor, gire SOMENTE as faces planas da conexão
de processo utilizando uma ferramenta adequada, como por exemplo, uma chave
de boca de tamanho apropriado (ver desenho dimensional). NÃO exerça força no
conector Memosens, pois isso pode danificar o sensor permanentemente.
3. Calibração / Ajuste
Remova o sensor, limpe, lave e seque-o e então mergulhe-o numa solução de cali-
bração. Soluções de calibração indicadas: CS-C12880K/500 (12,88 mS/cm),
CS-C1413K/500 (1413 µS/cm).
Se achar que o sensor não terá que ser removido ou não puder ser removido,
faça uma calibração com produto. Siga as instruções do manual do usuário do
instrumento.
4. Especificações
Constante de célula: Nominal 1 cm-1
, constante de célula individual arma-
zenada no conector Memosens
Faixa de medição: 0 ... 20 mS/cm
Resolução: 10 µS/cm
Material: • Corpo: PES
• Eletrodos: Grafite especial
• Luva de proteção: Titânio
Detector de temperatura: NTC 30 kO
Temperatura: 135 °C máx. Ver gráfico abaixo:
“Resistência a Pressão
Mecânica e Temperatura”
Pressão (relativa): 16 bares (20 °C) máx.
2,5 bares (135 °C) máx.
Conexão ao processo: G 1" SE630-MS, SE630X-MS
NPT 1" SE630N-N1MSYB0M
Conexão elétrica: Conector Memosens
Dimensões: Ver desenho dimensional
Peso: Aprox. 0,5 kg
