Especificações Técnicas

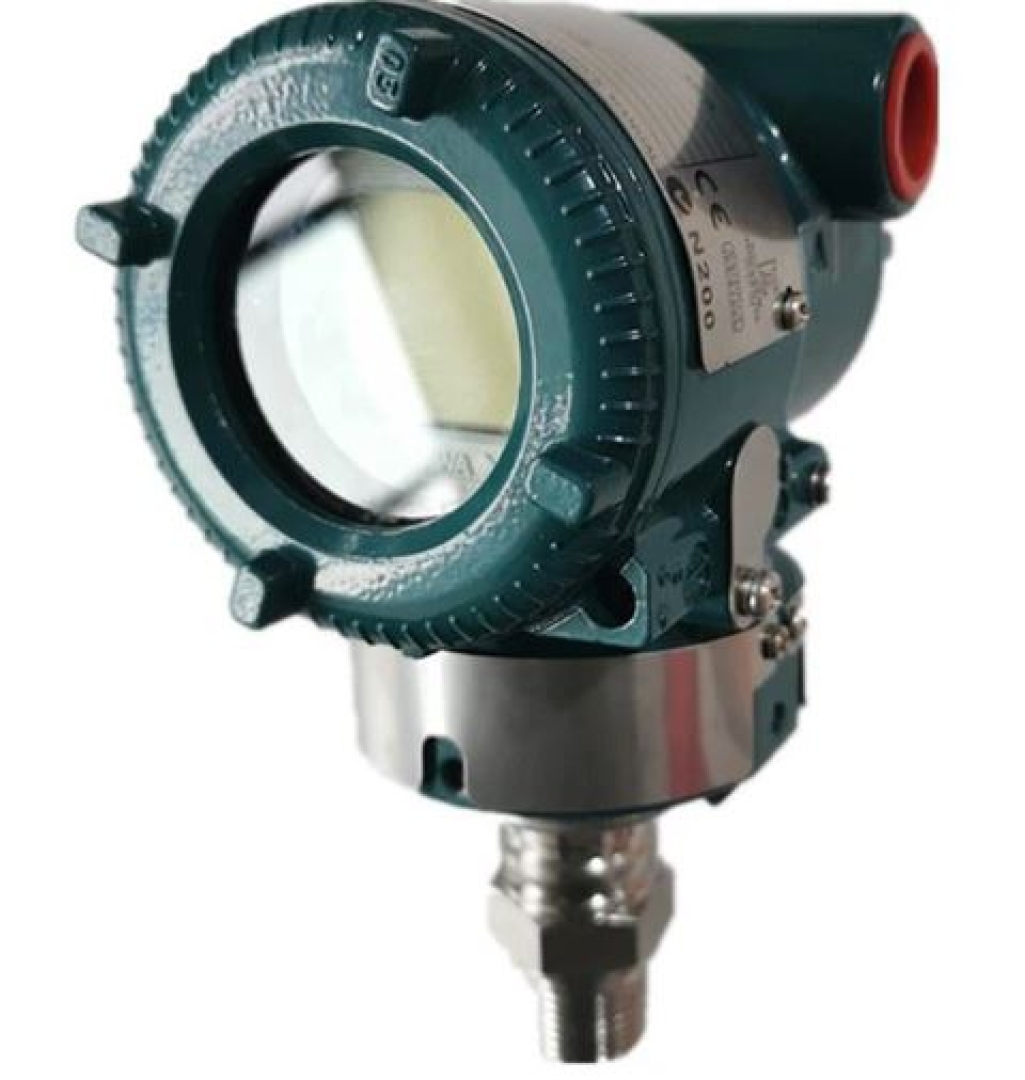

O transmissor de pressão de alto desempenho EJA530E USA tecnologia de sensor ressonante de silício monocristal, adequado para medir a pressão de líquido, gás ou vapor. Autocontrole de produção. Indústria militar. Eletricidade e muitas outras indústrias. Pode converter a pressão em 0 ~ 10mA · 4 ~ 20mA · ou saída de sinal de corrente 1 ~ 5V DC.

Especificações



Grau de proteção IP66 / IP67, NEMA 4 x



Especificações à prova de explosão NEPSI, FM, CENELEC ATEX, CSA, IECEx



O sinal de saída 4 ~ 20mA DC, BRAIN, HART / HART (1 ~ 5V DC) baixo

alimentação, FOUNDATION ™ fieldbus ou

Comunicação digital PROFIBUS PA de dois fios

A temperatura ambiente -40 ~ 85 ? (-40 ~ 185 ?)



-30~80? (-22~176?)

A temperatura do processo -40 ~ 120 ? (-40 ~ 248 ?) (tipo comum)

O escudo liga de alumínio fundido

liga de alumínio fundido resistente à corrosão

ASTM Cf-8M aço inoxidável





Parâmetro


-J Saída 4 a 20 mA DC com comunicação digital

B 0,1 a 2 MPa (14,5 a 290 psi)

S Conector de processo Diafragma Outras

316L SST# Hastelloy C-276*3# 316L SST#

4 1/2 NPT fêmea

N Sempre N

-0 Sempre 0

2 ASTM CF-8M aço inoxidável*6

2 1/2 NPT fêmea, duas conexões elétricas sem plugues cegos

D Indicador digital *8

L 316 SST de montagem de tubo de 2 polegadas

KU22Aprovação ATEX intrinsecamente seguro *1*3 Padrão aplicável:

EN 60079-0: 2012 / A11: 2013, EN 60079-11: 2012,

EN 60079-26: 2007Certificado:

DEKRA 11ATEX0228 XII 1G, 2D Ex ia IIC T4 Ga,

Ex ia IIIC T85 ° C T100 ° C T120 ° C DbGrau de proteção:

IP66 / IP67Amb. Temp. (Tamb) para EPL Ga: –50 a 60 ° C (–58 a 140 ° F)Temp. Máxima do processo

(Tp) para EPL Ga: 120 ° CDados elétricos: Ui=30 V, Ii=200 mA,

Pi=0,9 W, Ci=27,6 nF, Li=0 µHAmb. Temp. para EPL Db: –30 a 60 ° C*2 Máx. superfície Temp. para EPL

Db: T85 ° C (Tp: 80 ° C), T100 ° C (Tp: 100 ° C), T120 ° C (Tp: 120 ° C)

M15 Conector de Processo

T06 Pressão de teste: 2 MPa (290 psi)*8
