Especificações Técnicas

A válvula de expansão é uma das peças mais importantes quando se trata de equipamentos de refrigeração. Ela realiza a injeção de fluido refrigerante nos evaporadores tornando possível o ciclo de resfriamento. Ela garante muito mais eficiência em sistemas de ar condicionado.
Além de ser essencial para o perfeito funcionamento do seu projeto, a instalação da válvula de expansão é muito fácil e rápida.
A válvula possui a qualidade dos produtos Danfoss, com vida útil longa e os orifícios são intercambiáveis.

Especificações Técnicas daVálvula De Expansão TE 2 Danfoss R134 Rosca 3/8" 1/2" Equalização Externa 068Z3348:

Ajuste do superaquecimento: Ajustável;
Categoria: Art. 4, par. 3;
Comprimento do tubo capilar [mm]: 1500 mm;
Comprimento do tubo capilar [pol.]: 59 in;
Direção Em ângulo;
Equalização de pressão: Equalizado externamente;
Faixa de temperatura [C] [Max]: 10 C;
Faixa de temperatura [C] [Min]: -40 C;
Faixa de temperatura [F] [Máx]: 50 F;
Faixa de temperatura [F] [Mín]: -40 F;
Fluxo: Bifluxo com orifício 01-05;
Funcional: Peças sobressalentes TXV;
Grupo de fluido: 2;
Indicador de direção de fluxo: Seta de 1 via gravada em relevo;
Mat. da con.: Latão;
Mat. do corpo: Latão;
Nome da família de produtos: T2;
Nome do produto: Válvula de expansão termostática;
Nome do programa de peças: T2/TE2;
Peças incluídas: Presilha do bulbo;
Pressão máx. de trabalho [psig]: 500 psig;
Pressão máx. de trabalho [bar]: 34 bar;
Produto idêntico: 068Z3543;
Qnt. do pacote 20 pc;
REACH Candidate List substances >0.1%: Lead (CAS no. 7439-92-1);
Refrigerantes R134a/R513A;
Superaquecimento estático (SS) [C]: 4 C;
Superaquecimento estático (SS) [F]: 7.2 F;
Tamanho da entrada [pol.]: 3/8 in;
Tamanho da saída [pol.]: 1/2 in;
Tamanho de equalização [pol.]: 1/4 IN;
Tipo: TE 2;
Tipo de conexão de entrada: Rosca;
Tipo de conexão de equalização: Rosca;
Tipo de conexão de saída: Rosca.

Aprovação:

EAC
LLC CDC TYSK

Cap. nominal de Cond. Faixa N [IMP]:

OS=10.8 F
tcond=100 F
tevap=40 F
tliq=98 F

Cap. nominal de Cond. Faixa N [SI]:

OS=6K
tcond=38 C
tevap=4.4 C
tliq=37 C

Itens inclusos do produto:

01 Válvula De Expansão TE 2 Danfoss R134 Rosca 3/8" 1/2" Equalização Externa 068Z3348

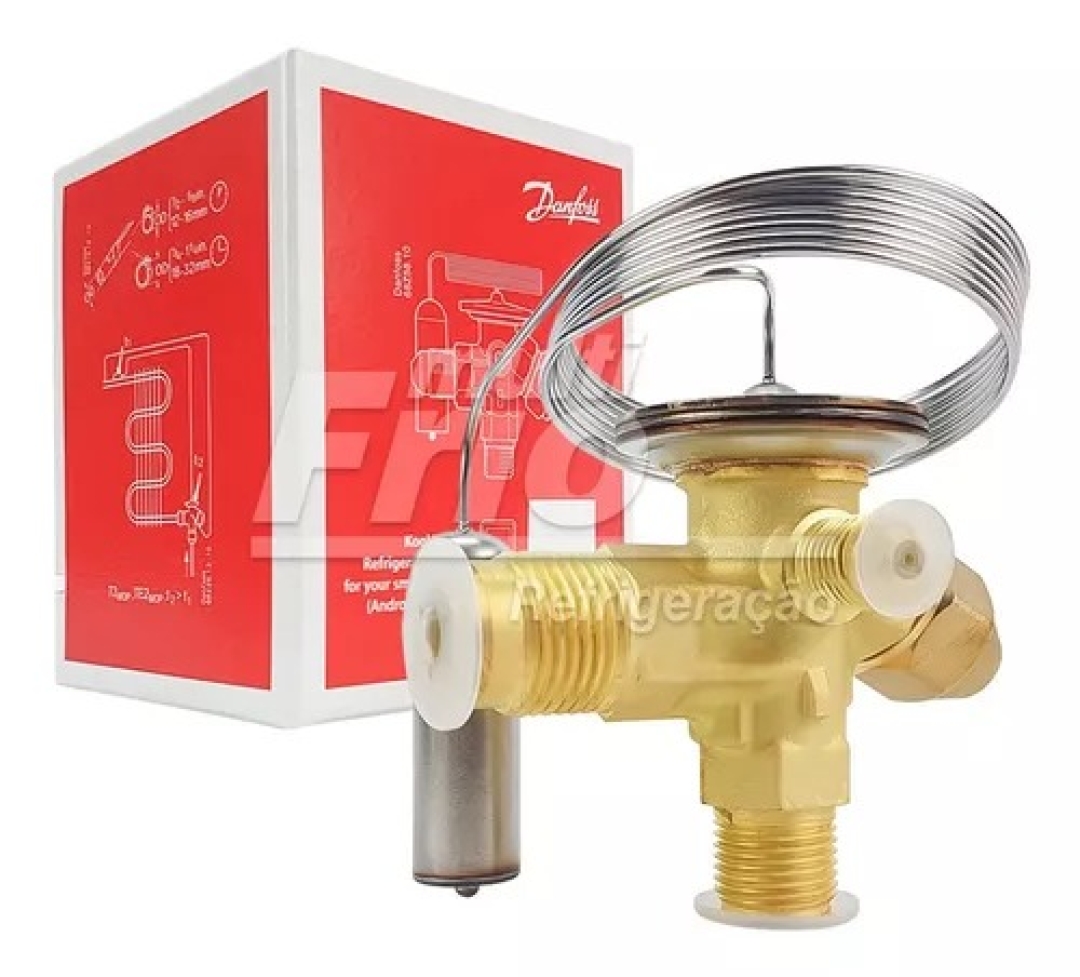

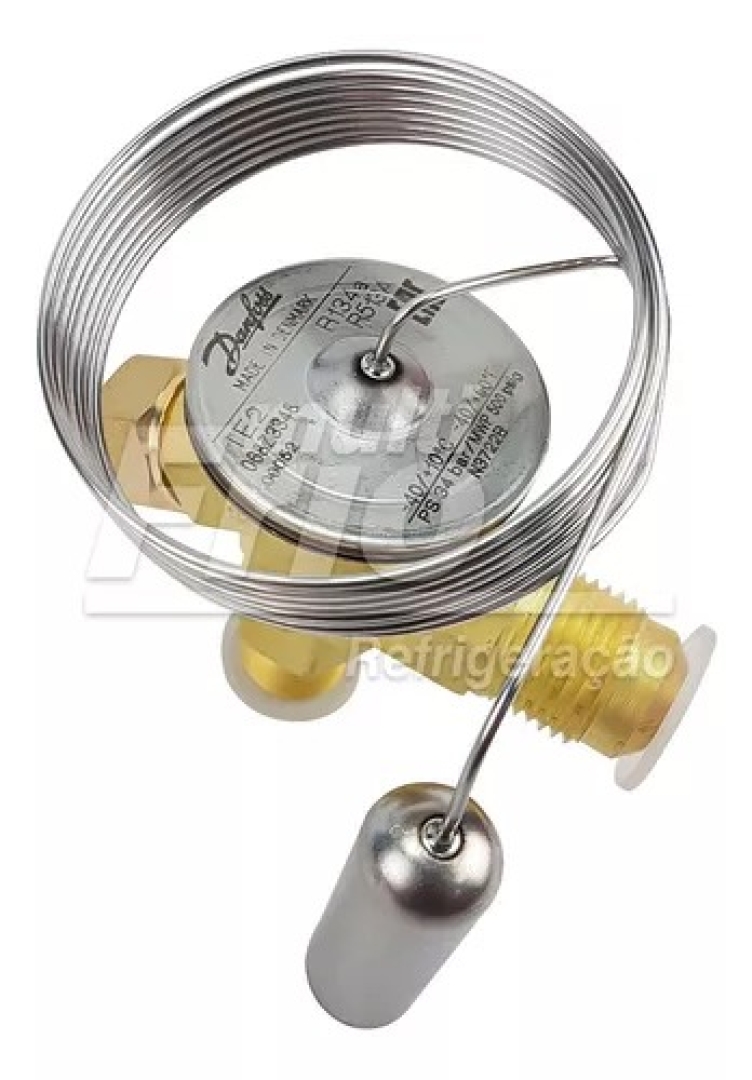

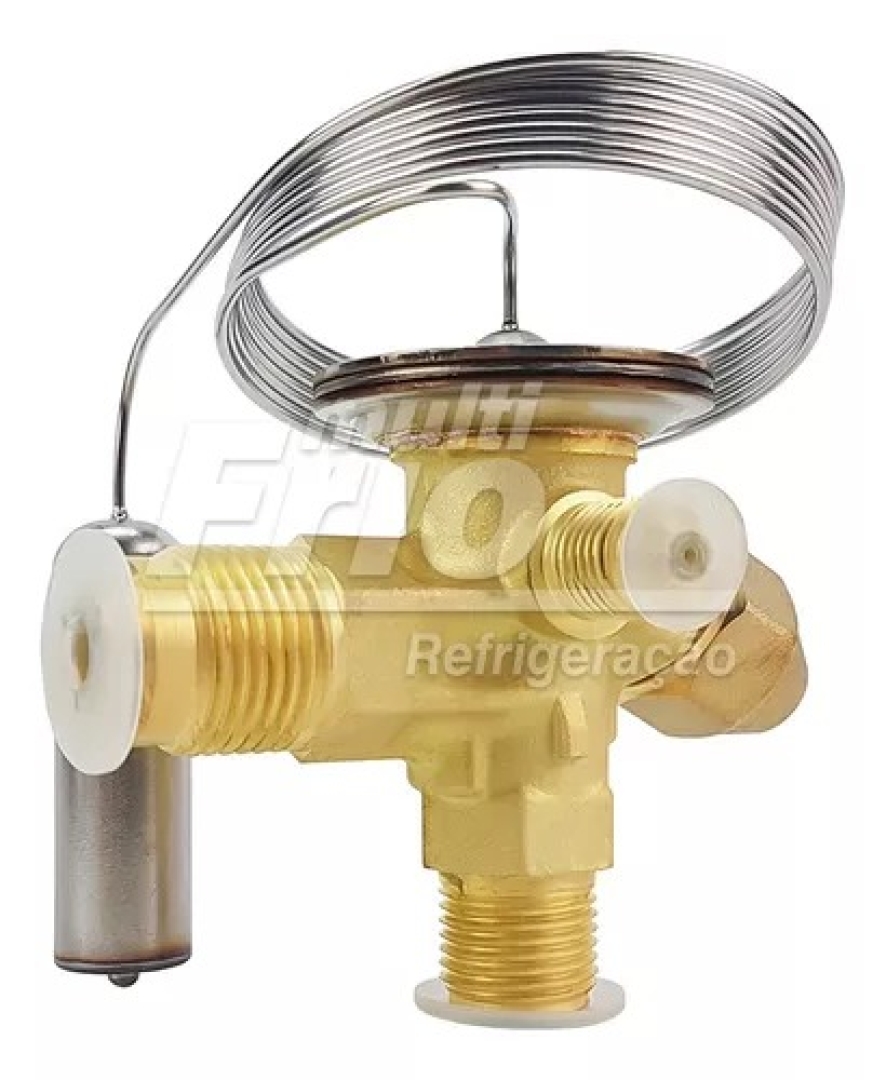

Imagem ilustrativa.
